smt貼片加工的檢測與返修流程需從“芯”出發

SMT貼片加工的檢測與返修是保障品質的核心環節，檢測分三步，返修也分三級：輕微缺陷激光微調，BGA類用智能返修臺植球重焊，致命缺陷直接淘汰。全程數據入MES系統，良率穩定在99%以上，客戶訂單交付更安心。本文將從一線工程師的視角，拆解當前行業前沿的smt貼片加工的檢測與返修流程，為從業者提供可落地的經驗參考。

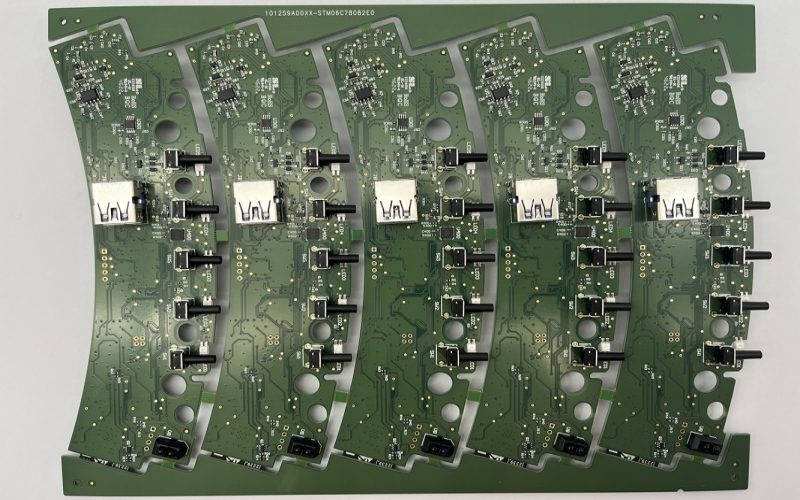

smt貼片加工的檢測與返修流程需從“芯”出發圖

一、SMT貼片加工檢測流程

① 原材料檢測

1. PCB板檢測

在SMT貼片加工正式啟動前，PCB板的質量檢測是首道關卡。外觀檢查需借助高精度顯微鏡，仔細查看PCB板表面是否平整光滑，有無劃痕、污漬、氧化等瑕疵。尺寸測量方面，運用專用的測量設備，對PCB板的長、寬、厚度以及各孔徑等關鍵尺寸進行精確測量，確保與設計要求完全契合。

電氣性能測試則通過專業測試儀器，驗證PCB板的導電性、絕緣性以及線路的連通性等指標是否達標。如若PCB板表面存在細微劃痕，可能會在后續焊接過程中引發短路問題；而尺寸偏差過大，將導致元器件無法準確安裝。據行業數據顯示，因PCB板質量問題引發的產品不良率約占總不良率的15% - 20%，所以嚴格把控PCB板質量至關重要。

2. 電子元器件檢測

電子元器件作為SMT貼片加工的關鍵材料，其質量直接關乎產品的性能與可靠性。對于常見的電阻、電容、電感等元件，外觀檢查主要查看封裝是否完好，絲印標識是否清晰、準確，引腳有無變形、氧化等情況，同時使用專業的電子測量儀器，如萬用表、LCR測試儀等，對元件的電阻值、電容值、電感值等參數進行精確測量，與標稱值進行比對，誤差需在允許范圍內。

以電阻為例，若實際阻值與標稱值偏差過大，將影響電路中的電流、電壓分配，進而導致整個電路功能異常。對于復雜的IC芯片等元器件，不僅要進行外觀和參數檢測，還需利用編程器等設備進行功能驗證，模擬實際工作環境，測試芯片的各項功能是否正常，確保其在產品中能夠穩定運行。在元器件檢測環節，通過嚴格把控，可有效降低因元器件質量問題導致的產品不良率，提升產品整體質量。

② 印刷焊膏檢測

1. 視覺檢查

焊膏印刷是SMT貼片加工中的關鍵工序，其質量直接影響元器件的焊接效果。視覺檢查主要依靠人工或自動化視覺檢測設備，觀察焊膏在PCB板焊盤上的印刷情況。查看焊膏是否均勻覆蓋焊盤，邊緣是否清晰銳利，有無粘連、橋接等現象。

若焊膏印刷不均勻，部分焊盤上的焊膏量過多或過少，在回流焊接時，易出現虛焊、短路或元件焊接不牢固等問題。如當兩個相鄰焊盤之間的焊膏發生粘連，在回流焊接過程中，就可能導致這兩個焊盤之間形成短路，使電路無法正常工作。通過細致的視覺檢查，能夠及時發現這些明顯的印刷缺陷，為后續工序提供良好的基礎。

2. 厚度測量

除了視覺檢查，焊膏厚度的精確測量也不可或缺。使用專業的測厚儀，如激光測厚儀、電感式測厚儀等，對印刷在焊盤上的焊膏厚度進行多點測量。不同的元器件和焊接工藝對焊膏厚度有特定的要求，一般來說，焊膏厚度公差需控制在±10% - ±15%之間。

過厚的焊膏在回流焊接時，容易產生大量錫珠，不僅影響焊點的外觀質量，還可能引發短路故障；而過薄的焊膏則無法提供足夠的焊料，導致虛焊、開路等問題。如在一些對焊接質量要求極高的電子產品中，如手機主板、航空航天電子設備等，焊膏厚度的微小偏差都可能對產品性能產生嚴重影響，因此通過精準測量焊膏厚度，并嚴格控制在工藝要求范圍內，能夠有效提升焊接質量，降低產品不良率。

③ 貼裝檢測

1. 首件確認

在批量貼裝生產前，首件確認是確保貼裝質量的重要環節。對首件PCB板進行全面檢查，包括元器件的型號、規格是否與BOM清單一致，元器件的貼裝位置是否準確，引腳與焊盤的對準情況是否良好，以及元件的極性是否正確等。

可采用自動光學檢測（AOI）設備結合人工檢查的方式進行。AOI設備通過高分辨率相機獲取PCB板上元器件的圖像信息，與預先設定的標準圖像進行比對分析，快速檢測出元器件的缺失、錯貼、偏移、極性錯誤等問題。

人工檢查則側重于對一些AOI設備難以準確判斷的細節進行復查，如微小元件的引腳焊接情況、元件與PCB板之間的貼合度等。只有首件確認合格后，才能進行大規模的批量生產。首件確認環節能夠及時發現貼裝程序中的錯誤或設備參數設置不當?shù)葐栴}，避免在批量生產中出現大量不良品，大大提高生產效率和產品質量。

2. 在線監控

在貼裝過程中，采用實時在線監控系統對生產過程進行持續監測。通過在貼片機上安裝傳感器等設備，實時采集貼片機的運行參數，如貼裝速度、貼裝精度、吸嘴壓力等，及PCB板的傳輸狀態、元器件的供料情況等信息，同時利用工業相機對貼裝過程中的元器件進行實時拍攝。

將圖像數據傳輸至監控系統進行分析處理。一旦發現貼裝過程中出現異常情況，如元器件貼裝偏移超過允許范圍、供料器缺料、設備運行參數異常等，監控系統將立即發出警報，并自動暫停生產線，以便操作人員及時進行調整和處理。

在線監控系統能夠及時發現生產過程中的潛在問題，避免不良品的產生，確保生產過程的穩定性和連續性，有效提高產品的一次合格率。如某電子制造企業在引入在線監控系統后，產品的一次合格率從原來的85%提升至95%以上，生產效率也得到了顯著提高。

④ 回流焊接檢測

1. 外觀檢查

回流焊接完成后，首先進行外觀檢查。通過肉眼或借助放大鏡等工具，觀察焊點的外觀質量。焊點應飽滿、光滑、有光澤，呈半月形，且與焊盤和元器件引腳之間形成良好的冶金結合。檢查有無漏焊、虛焊、連焊、焊點過大或過小等缺陷，以及PCB板表面是否有焊接殘留物、元器件是否有損壞等情況。

漏焊會導致電路開路，使相關功能無法實現；虛焊則可能在產品使用過程中因接觸不良而引發間歇性故障；連焊會造成短路，損壞電路中的其他元器件。外觀檢查是一種簡單直觀的檢測方法，能夠快速發現一些明顯的焊接缺陷，但對于一些內部隱藏的缺陷，還需要借助其他檢測手段進一步確認。

2. X射線檢測

對于一些采用BGA（球柵陣列）、CSP（芯片級封裝）等封裝形式的元器件，其焊點位于元器件底部，無法通過外觀檢查直接觀察到焊點質量。此時，X射線檢測成為必不可少的檢測手段。X射線檢測設備利用X射線穿透PCB板和元器件，對焊點內部結構進行成像分析。

通過觀察X射線圖像，可以清晰地看到焊點的形狀、大小、內部是否存在空洞、裂紋、開路、短路等缺陷。如在BGA封裝的芯片焊接中，X射線檢測能夠準確檢測出焊點內部的空洞率是否符合要求?？斩吹拇嬖跁档秃更c的機械強度和電氣性能，在產品長期使用過程中，可能導致焊點失效，引發產品故障。

一般對于高偳電子產品，BGA焊點的空洞率要求控制在10% - 20%以內。X射線檢測能夠有效檢測出這些內部隱藏缺陷，為產品質量提供有力保障，廣泛應用于航空航天、醫療電子、通信設備等對產品質量和可靠性要求極高的領域。

3. 功能測試

完成物理連接檢測后，還需對PCB板進行功能測試，以驗證其各項功能是否符合設計要求。功能測試通常在專門的測試平臺上進行，根據產品的功能特點和技術指標，模擬實際工作環境，對PCB板施加相應的輸入信號，然后檢測其輸出信號是否正常。

如對于一塊手機主板，功能測試可能包括對其通話功能、數據傳輸功能、WiFi連接功能、藍牙功能、攝像頭功能等進行全面測試。通過功能測試，能夠發現一些因焊接不良、元器件性能異?；螂娐吩O(shè)計缺陷等原因?qū)е碌墓δ苄怨收稀９δ軠y試是對產品整體性能的綜合檢驗，只有通過功能測試的PCB板才能進入下一工序或作為成品交付使用。

在實際生產中功能測試的通過率，是衡量產品質量和生產工藝水平的重要指標之一。對于一些復雜的電子產品，功能測試可能需要進行多輪次、全方位的測試，以確保產品在各種工況下都能穩定可靠運行。

⑤ 成品檢驗

1. 外觀復檢

在所有生產工序完成后，對成品進行外觀復檢，再次檢查產品的外觀是否存在瑕疵，如外殼是否有劃痕、變形，標識是否清晰完整，接口是否有損壞等。確保產品外觀符合質量標準和客戶要求，給客戶留下良好的第壹印象。

外觀復檢雖然相對簡單，但卻是產品質量的直觀體現，任何外觀缺陷都可能影響客戶對產品的信任度和滿意度。如在消費電子產品市場，產品外觀的精美程度往往是吸引消費者購買的重要因素之一，因此生產企業泌須重視外觀復檢環節，嚴格把控產品外觀質量。

2. 清潔度檢查

檢查成品表面的清潔度，確保產品表面無灰塵、油污、助焊劑殘留等污染物。殘留的污染物可能會影響產品的電氣性能，在長期使用過程中，還可能導致腐蝕、短路等問題，降低產品的可靠性和使用壽命。

對于一些對清潔度要求極高的電子產品，如醫療設備、航空航天電子設備等，通常會采用專門的清潔工藝和檢測手段，確保產品表面達到極高的清潔標準。如在醫療電子設備生產中，可能會使用去離子水、專用清洗劑等對產品進行多次清洗，并通過粒子計數器等設備檢測產品表面的顆粒污染物數量，確保符合相關衛生標準和質量要求。

3. 電氣測試

再次對成品進行全面的電氣性能測試，包括對產品的電源特性、信號傳輸特性、絕緣性能等進行檢測，確保產品的電氣性能穩定可靠，各項指標符合設計規范和行業標準。

如對于一款電源適配器產品，電氣測試可能包括對其輸出電壓、電流的穩定性，過載保護功能，短路保護功能，以及絕緣電阻、接地電阻等參數進行測試。通過嚴格的電氣測試，能夠及時發現產品在電氣性能方面存在的潛在問題，避免不合格產品流入市場，保障用戶的使用安全和產品的正常運行。

4. 功能驗證

進行功能驗證，模擬產品在各種實際使用場景下的運行情況，對產品的各項功能進行全面、深入的測試，確保產品在不同工況下都能正常工作，滿足用戶的實際需求。

如對于一款智能手表產品，功能驗證可能包括對其心率監測功能、運動軌跡記錄功能、睡眠監測功能、消息提醒功能、藍牙通話功能等在不同環境和使用條件下進行測試。

只有通過嚴格的功能驗證，產品才能被認定為合格產品，進入包裝出貨環節。功能驗證是對產品質量的把關，直接關系到用戶對產品的使用體驗和滿意度，生產企業泌須高度重視，確保產品功能的穩定性和可靠性。

二、SMT貼片加工返修流程

① 不良品定位與分析

1. 依據檢測結果確定不良位置

當產品在檢測過程中被判定為不良品后，首先需要根據檢測設備提供的檢測數據和圖像信息，準確確定不良品的具體位置和缺陷類型。如通過AOI檢測發現某一焊點存在虛焊問題，或通過X射線檢測發現BGA封裝芯片內部存在焊點開路缺陷等。

明確不良位置是進行返修的第壹步，只有精準定位，才能采取有效的返修措施。在實際生產中一些先進的檢測設備，能夠直接在檢測報告中給出不良位置的坐標信息，方便返修人員快速找到問題所在。

2. 分析不良原因

針對確定的不良位置和缺陷類型，深入分析導致不良產生的原因。不良原因可能涉及多個方面，如原材料質量問題、生產工藝參數設置不當、設備故障、操作人員失誤等。如若發現某一批次產品的多個焊點都出現虛焊現象，經分析可能是回流焊接溫度曲線設置不合理，導致焊膏未能充分熔化，從而無法形成良好的焊點。

又如若某個元器件出現錯貼問題，可能是貼片機的供料器故障，導致供料錯誤，或者是操作人員在編程時輸入了錯誤的元器件貼裝坐標。通過仔細分析不良原因，能夠有針對性地制定返修方案，并采取相應的預防措施，避免在后續生產中再次出現類似問題。

在分析不良原因時，通常需要結合生產過程中的各種數據記錄，如設備運行參數、物料批次信息、操作人員記錄等，進行綜合判斷，同時對于一些復雜的不良現象，還可能需要借助專業的分析工具和技術，如掃描電鏡（SEM）、能譜分析（EDS）等，對焊點或元器件進行微觀分析，以確定根本原因。

② 返修工具與設備準備

1. 常用返修工具介紹

在SMT貼片加工返修過程中，需要使用一系列專業的返修工具。防靜電烙鐵是基本的工具之一，用于對焊點進行加熱、熔化焊錫，實現元器件的拆卸和焊接。烙鐵頭的形狀和尺寸應根據不同的元器件和焊點大小進行選擇，以確保能夠準確地對焊點進行加熱，同時避免對周圍元器件造成損傷。

吸錫器用于在拆卸元器件時，吸取焊點上多余的焊錫，使元器件能夠順利拆除。常見的吸錫器有手動吸錫器和電動吸錫器，電動吸錫器具有吸力大、吸錫速度快等優點，適用于對大量焊點進行處理。鑷子用于夾持和放置微小的元器件，要求鑷子的頭部尖細、靈活，能夠準確地操作元器件。

此外還需要配備焊錫絲、助焊劑、清洗劑等輔助材料。焊錫絲的成分和直徑應根據焊接工藝要求進行選擇，助焊劑能夠幫助去除焊點表面的氧化物，提高焊接質量，清洗劑用于在返修完成后，清除PCB板表面殘留的助焊劑和其他污染物。

2. 返修設備校準與調試

對于一些復雜的元器件返修，如BGA封裝芯片的更換，需要使用專業的返修設備，如熱風回流焊臺、BGA返修工作站等。在使用這些設備之前，泌須對其進行嚴格的校準和調試，確保設備的溫度控制精度、熱風流量控制精度等關鍵參數符合返修工藝要求。

如熱風回流焊臺的溫度偏差應控制在±5℃以內，以保證在加熱過程中，能夠使焊錫均勻熔化，同時避免因溫度過高而損壞元器件或PCB板。BGA返修工作站需要對其光學定位系統進行校準，確保在拆卸和安裝BGA芯片時，能夠準確地將芯片放置在焊盤上，保證引腳與焊盤的對準精度。

設備的校準和調試通常需要按照設備制造商提供的操作規程進行，使用專業的校準工具和標準件，并定期對設備進行維護和保養，以確保設備的性能穩定可靠。在每次使用設備之前，還需要對設備進行預熱和試運行，檢查設備是否正常工作，各項參數是否設置正確。

③ 元器件拆卸

1. 針對不同元器件的拆卸方法

不同類型的元器件在拆卸時需要采用不同的方法和技巧。對于片式電阻、電容、電感等小型表面貼裝元器件，由于其體積小、引腳短，通常可以使用防靜電烙鐵配合吸錫器進行拆卸。先將烙鐵頭加熱焊點，使焊錫熔化，然后迅速使用吸錫器將熔化的焊錫吸走，同時用鑷子輕輕夾住元器件，將其從焊盤上取下。

在拆卸過程中，要注意控制烙鐵頭的溫度和加熱時間，避免溫度過高或加熱時間過長導致元器件損壞或PCB板焊盤脫落。對于引腳較多的集成電路芯片，如QFP（四方扁平封裝）、SOP（小外形封裝）等，可采用熱風槍進行拆卸。

將熱風槍的溫度和風速設置在合適的范圍內，對著芯片引腳均勻加熱，使所有引腳的焊錫同時熔化，然后使用鑷子或?qū)Ｓ玫男酒鹦豆ぞ邔⑿酒瑥?/span>PCB板上取下。在使用熱風槍時，要注意保持熱風槍與芯片之間的距離和角度，避免局部過熱對芯片造成損壞。

對于BGA封裝的芯片，由于其焊點位于芯片底部，需要使用專門的BGA返修工作站進行拆卸。BGA返修工作站通過精確控制加熱溫度和時間，使BGA芯片底部的焊球均勻熔化，然后利用真空吸嘴將芯片從PCB板上吸起。在拆卸BGA芯片過程中，需要嚴格按照設備操作規程進行操作，確保加熱過程的均勻性和穩定性，避免因溫度不均導致芯片或PCB板變形。

2. 拆卸過程中的注意事項

在元器件拆卸過程中，無論采用何種方法，都需要特別注意以下幾點。首先，要做好防靜電措施，防止靜電對元器件造成損壞。操作人員應佩戴防靜電手環，工作臺上應鋪設防靜電墊，使用的工具也應為防靜電工具。其次要嚴格控制加熱溫度和時間，避免因過熱對元器件和PCB板造成不可逆的損傷。

不同類型的元器件和PCB板對溫度的耐受能力不同，需要根據具體情況進行合理調整。如一些塑料封裝的元器件在高溫下容易變形或損壞，因此加熱溫度不宜過高；而對于一些多層PCB板，由于其內部結構復雜，過度加熱可能會導致層間分離等問題。

此外在拆卸過程中要小心操作，避免用力過猛導致元器件引腳斷裂或PCB板焊盤脫落。特別是對于一些微小的元器件和精細的PCB板，更需要謹慎對待。在拆卸完成后，要及時對PCB板上的焊盤進行清理，去除殘留的焊錫和助焊劑，為后續的元器件安裝做好準備。

④ 焊盤清理

焊盤清理是SMT貼片加工返修過程中承上啟下的關鍵環節，直接影響后續元器件安裝和焊接的質量。在元器件拆卸完成后，PCB板上的焊盤往往會殘留一些焊錫、助焊劑以及氧化層等雜質，若不徹底清理，會導致新的元器件無法與焊盤形成良好的連接，從而產生虛焊、假焊等問題。

對于普通的貼片焊盤，可使用防靜電烙鐵配合吸錫帶進行清理。將吸錫帶覆蓋在焊盤上，用加熱的烙鐵頭輕壓吸錫帶，使焊盤上殘留的焊錫熔化并被吸錫帶吸附。操作時要注意控制烙鐵的溫度和壓力，避免因溫度過高或壓力過大導致焊盤脫落或損壞。清理完成后，用蘸有專用清洗劑的棉簽擦拭焊盤，去除殘留的助焊劑和其他污染物，確保焊盤表面干凈、平整。

對于BGA、CSP等封裝形式元器件對應的焊盤，清理難度相對較大。由于其焊盤密集且焊點較小，需要使用更精細的工具和方法?？刹捎脤Ｓ玫?/span>BGA焊盤清理工具，如帶有助焊劑的銅絲球，配合熱風槍進行清理。將銅絲球放置在焊盤上，用熱風槍加熱使焊盤上的殘留焊錫熔化，同時輕輕轉動銅絲球，將焊錫粘除。清理完成后，同樣需要用清洗劑對焊盤進行清潔，并用顯微鏡檢查焊盤是否存在變形、損壞等情況，確保焊盤符合安裝要求。

⑤ 元器件安裝

1. 新元器件的準備與檢查

在進行元器件安裝前，需要準備好符合規格要求的新元器件，并對其進行嚴格檢查。檢查內容包括元器件的型號、規格是否與BOM清單一致，外觀是否完好，有無引腳變形、氧化、破損等情況，以及絲印標識是否清晰準確。

對于IC芯片等復雜元器件，還需要進行功能測試，確保其性能正常，同時要注意元器件的存儲條件和有效期，避免使用受潮、過期或損壞的元器件。如對于MOS管等靜電敏感元器件，在取用和存放過程中泌須采取嚴格的防靜電措施，防止因靜電損壞元器件。

2. 安裝方法與技巧

不同類型的元器件安裝方法和技巧有所不同。對于片式電阻、電容等小型元器件，可使用鑷子夾持元器件，將其準確放置在對應的焊盤上，確保元器件的引腳與焊盤對齊。放置時要輕拿輕放，避免用力過猛導致元器件或焊盤損壞。

對于引腳較多的集成電路芯片，如QFP、SOP等，在安裝時需要特別注意引腳與焊盤的對準。可先將芯片的一邊引腳與對應的焊盤對齊，然后再慢慢調整芯片位置，使所有引腳都準確對準焊盤。在對齊過程中，可借助放大鏡或顯微鏡進行觀察，確保對準精度。

對于BGA封裝的芯片，安裝時需要使用BGA返修工作站的光學定位系統，將芯片精確對準焊盤。首先在焊盤上涂抹適量的助焊劑，然后將BGA芯片放置在焊盤上方，通過光學定位系統調整芯片位置，使芯片底部的焊球與焊盤一一對應。

定位完成后，利用返修工作站的加熱裝置對芯片進行預熱和焊接，使焊球熔化并與焊盤形成良好的連接。在安裝過程中，要確保元器件放置平穩，避免出現偏移、傾斜等情況，否則會影響焊接質量。

⑥ 焊接

1. 焊接方法選擇

根據元器件的類型和特點，選擇合適的焊接方法。對于小型片式元器件，可采用防靜電烙鐵進行手工焊接。焊接時先在焊盤上涂抹少量助焊劑，然后用烙鐵頭蘸取適量焊錫，快速焊接元器件的引腳。要注意控制焊接時間和溫度，每個焊點的焊接時間一般不超過3秒，避免因焊接時間過長導致元器件或焊盤損壞。

對于引腳較多的集成電路芯片，可采用熱風槍進行焊接。將熱風槍的溫度和風速設置在合適的范圍內，對著芯片引腳均勻加熱，同時用鑷子輕輕按壓芯片，使引腳與焊盤緊密接觸。待焊錫熔化并形成良好的焊點后，停止加熱，讓芯片自然冷卻。

對于BGA封裝的芯片，泌須使用BGA返修工作站進行焊接。根據芯片的規格和焊盤的特點，設置合適的加熱溫度曲線，通過返修工作站的加熱裝置對芯片和焊盤進行均勻加熱，使焊球熔化并與焊盤形成可靠的連接。焊接過程中，要嚴格按照溫度曲線進行控制，確保焊接質量的穩定性和一致性。

2. 焊接質量控制

焊接質量的控制是保證返修效果的關鍵。在焊接過程中，要確保焊點飽滿、光滑、有光澤，無虛焊、假焊、連焊等缺陷。焊接完成后及時對焊點進行外觀檢查，觀察焊點的形狀、大小是否符合要求，有無焊錫過多或過少的情況。對于一些關鍵焊點，還需要借助放大鏡或顯微鏡進行仔細檢查，確保焊點質量。

同時要注意焊接過程中的溫度控制，避免因溫度過高導致元器件損壞或PCB板變形。不同類型的元器件和PCB板對焊接溫度的要求不同，需要根據實際情況進行合理調整。如對于塑料封裝的元器件，焊接溫度一般不宜超過260℃；而對于陶瓷封裝的元器件，焊接溫度可適當提高。

⑦ 返修后檢測

1. 外觀檢查

返修完成后，首先對PCB板進行外觀檢查。查看元器件的安裝位置是否準確，有無偏移、傾斜等情況；檢查焊點的外觀質量，是否飽滿、光滑、有光澤，有無虛焊、假焊、連焊、焊點過大或過小等缺陷；同時檢查PCB板表面是否有損壞、污染等情況。外觀檢查能夠快速發現一些明顯的返修缺陷，為后續的檢測提供基礎。

2. 電氣性能測試

對返修后的PCB板進行電氣性能測試，驗證其各項電氣指標是否符合設計要求。測試內容包括電源電壓、電流、電阻、電容、電感等參數的測量，以及信號傳輸特性、絕緣性能等的檢測。通過電氣性能測試，能夠發現一些因焊接不良、元器件性能異常等原因?qū)е碌碾姎夤收?，確保PCB板的電氣性能穩定可靠。

3. 功能測試

進行功能測試，模擬產品的實際工作環境，對返修后的PCB板的各項功能進行全面測試。如對于一塊嵌入式主板，功能測試可能包括對其處理器運行速度、內存讀寫能力、接口通信功能等進行測試。通過功能測試，能夠驗證PCB板在實際工作中的性能和穩定性，確保其能夠正常工作。

4. X射線檢測（針對特定元器件）

對于BGA、CSP等封裝形式的元器件，在返修焊接完成后，需要進行X射線檢測，檢查焊點內部是否存在空洞、裂紋、開路、短路等缺陷。X射線檢測能夠直觀地顯示焊點的內部結構，確保焊接質量符合要求。如對于BGA芯片的焊點，通過X射線檢測可以準確測量空洞率，確保其在允許范圍內。

⑧ 返修后的處理

1. 清潔處理

返修完成并通過檢測后，需要對PCB板進行清潔處理，去除表面殘留的焊錫、助焊劑、清洗劑等污染物。可使用專用的清洗劑和清潔工具，如棉簽、毛刷等，對PCB板表面進行仔細擦拭。清潔處理能夠提高PCB板的絕緣性能，防止污染物對產品的電氣性能產生不良影響，同時也有利于產品的外觀質量。

2. 標識與記錄

對返修后的產品進行標識，注明返修日期、返修內容、操作人員等信息，以便追溯，同時將返修過程中的相關數據和信息進行記錄，包括不良品的位置、缺陷類型、不良原因、返修方法、檢測結果等。這些記錄不僅能夠為后續的質量分析和改進提供依據，還能夠幫助企業積累返修經驗，提高返修效率和質量。

一條全自動SMT貼片生產線正24小時運轉——精密的貼片機以每分鐘20000次的頻率精準取放元件，回流焊爐內紅光流轉，完成焊接的PCB板如銀色河流般進入下一段工序。

但很少有人知道，這條看似“完鎂”的產線背后，藏著一場與“毫米級誤差”的暗戰：某批次0402電阻偏移0.1mm，可能導致整批智能手表無法聯網；一顆BGA焊球虛焊，足以讓醫療設備在手術中出現數據中斷。

在2025年的電子制造領域，“做得出”早已不是門檻，“做得精”“修得好”才是企業的生存法則。作為SMT貼片加工的核心環節，檢測與返修流程不僅決定了產品的良率，更直接影響著客戶的信任度與市場競爭力。

smt貼片加工的檢測與返修流程需從“芯”出發圖

三、為什么說“檢測是SMT的生命線”？從來料到爐后的三重防線

在SMT貼片加工行業中，有一個被反復驗證的公式：總成本=生產成本+質量成本。而質量成本中60%以上源于“事后返工”，因此真正的質量管控不是“出了問題再解決”，而是“在問題發生前攔截”。這也正是2025年頭部SMT工廠普遍采用“三段式檢測體系”的原因——從來料到爐后，每一道工序都設置了“質量閘門”。

1. 來料檢測（IQC）：把問題擋在生產線外

來料質量直接決定了后續工序的風險系數。以常見的0402片式電阻為例，其尺寸偏差超過0.05mm就可能導致貼裝偏移；IC芯片的引腳共面度若大于0.1mm，回流焊時很容易出現“立碑”現象。但在實際操作中，供應商提供的“出廠合格報告”往往只能作為參考，SMT工廠泌須建立自己的來料檢測標準。

2025年的來料檢測已從“人工目檢+簡單測量”升級為“自動化+數據化”模式。以百千成電子為例，其來料檢測線配備了高精度3D AOI（自動光學檢測）設備，可同時對元件的尺寸、顏色、焊盤外觀進行掃描，配合AI算法比對數據庫中的標準模型，0.02mm的偏差也能被精準識別。

更關鍵的是所有檢測數據會實時同步至MES系統（制造執行系統），若某批次電容的ESR（等效串聯電阻）值波動超過5%，系統會自動觸發“停收預警”，并將問題反饋給供應商整改。

“我們曾遇到過一個案例：某批次0201電容的包裝標識與實際規格不符，人工目檢幾乎無法分辨，但3D AOI通過測量電容的高度（0201電容標準高度0.8mm，實測0.75mm），立刻鎖定了問題?！卑偾С晒に嚥拷?jīng)理王工回憶道，“如果沒有這道檢測，這批電容流入產線后，會導致5%的電路板因容量不足而失效，返工成本至少是檢測成本的20倍?！?

2. 爐前檢測（首件+在線）：焊接前的“安檢”

貼片完成后、回流焊之前，是另一個關鍵檢測節點——爐前檢測。此時的PCB板上已經貼滿了元件，但尚未經過高溫焊接，任何貼裝偏差都有機會在焊接前修正。

首件檢測是爐前檢測的核心。按照IPC-A-610標準，工程師需要核對每一個元件的型號、位置、方向，重點檢查BGA、QFN等精密器件的絲印是否與BOM表一致，IC引腳是否有變形、氧化。2025年，首件檢測已從“人工核對”進化為“AI+人工雙確認”：AI系統快速掃描首件PCB，生成檢測報告，標記出可疑點（如偏移量接近臨界值的電阻），工程師再通過顯微鏡重點核查，效率比傳統方式提升了3倍。

在線檢測則貫穿整個貼裝過程。如貼片機的飛達（供料器）每供一次料，視覺系統就會拍照記錄元件取料狀態，若發現吸嘴未吸穩（如元件翹起），設備會立即停機報警；印刷機在完成鋼網印刷后，SPI（錫膏檢測儀）會掃描焊盤上的錫膏厚度、體積、偏移量，若錫膏厚度超出150μm~200μm的標準范圍，系統會自動調整刮刀壓力。某電子代工廠的數據顯示，引入SPI后，因錫膏印刷不良導致的焊接缺陷率從8%下降至1.2%。

3. 爐后檢測（FQC）：焊接質量的“終級大考”

回流焊完成后，PCB板正式進入“成品檢測”階段。此時的檢測重點是焊接效果：是否有虛焊、橋接、立碑、焊錫不足等問題。2025年爐后檢測的主力設備是X-Ray無損檢測儀與3D AOI的“黃金組合”。

對于BGA、CSP等底部焊端器件，3D AOI的“頂視”檢測存在盲區，X-Ray則能通過穿透性成像，清晰顯示焊球的形狀、大小、間距。如標準的BGA焊球直徑應為0.6mm，間距1.0mm，X-Ray圖像中若出現焊球粘連（間距小于0.8mm）或空洞（焊球內部空隙超過20%），系統會自動標記為不良品。

百千成的X-Ray設備還搭載了AI分析功能，能自動統計同一批次PCB的焊接缺陷類型（如虛焊占比30%、橋接占比15%），幫助工藝工程師快速定位問題根源——是回流焊溫度曲線不合理，還是BGA來料的焊球共面度不達標？

“去年我們?yōu)槟持悄芗揖涌蛻艏庸ひ慌刂瓢?，爐后X-Ray檢測發現5%的BGA焊球存在空洞?！蓖豕そ榻B，“通過分析，我們發現是回流焊爐的冷卻區溫度下降過快（標準應為1.5℃/秒，實際達到了3℃/秒），導致焊料結晶不充分。調整溫度曲線后，后續批次的空洞率降至0.3%，客戶滿意度大幅提升?！?

四、返修不是“打補丁”：從缺陷分類到工藝控制的精細化管理

盡管有了完善的檢測體系，SMT貼片加工中仍難免出現不良品。據統計，2025年行業平均不良率約為1.5%~3%，其中因元件來料、貼裝偏移、焊接缺陷導致的返修占比超過70%。但返修絶不是簡單的“拆下來再焊上”，而是一場涉及“溫度控制、工具精度、工藝規范”的技術活——操作不當，可能導致元件損壞、PCB分層，甚至引發二次缺陷。

1. 缺陷分類：先“診斷”再“治療”

返修前第壹步是準確識別缺陷類型。根據IPC-A-610G標準，SMT焊接缺陷可分為致命缺陷（如短路導致功能失效）、嚴重缺陷（如焊錫不足影響長期可靠性）、輕微缺陷（如焊盤輕微氧化不影響功能）。不同類型的缺陷，返修策略差異很大。

如對于“立碑”（元件一端翹起）缺陷，首先要通過X-Ray判斷是焊膏量不足（導致一端未完全焊接）還是貼裝壓力過大（導致元件一端變形）。若為焊膏量問題，返修時需補焊；若為元件變形，則需更換元件。對于“橋接”（相鄰焊腳連錫），需要判斷是模板開孔過大（錫膏量過多）還是貼裝偏移（元件引腳間距縮?。罢咝枵{(diào)整模板，后者需校準貼片機。

百千成電子將缺陷分為三級管理：一級缺陷（如功能失效）需2小時內隔離并啟動緊急返修；二級缺陷（如外觀不良但不影響功能）需在24小時內完成返修；三級缺陷（如輕微焊錫不足）則納入批次統計，用于優化工藝參數。這種分級管理模式，將返修效率提升了40%。

2. 工具與工藝：從“手工時代”到“智能時代”

早期SMT返修主要依賴烙鐵、熱風槍等手工工具，不僅效率低（單個BGA返修需30分鐘以上），還容易因溫度控制不當損壞元件。2025年，隨著智能化設備的普及，返修已進入“精準控溫、自動對位”的新階段。

以BGA返修為例，主流設備是“BGA返修臺+X-Ray檢測儀”的組合。返修流程大致如下：

① 預加熱：通過紅外預熱板將PCB板加熱至100℃~120℃，減少溫差應力；

② 吸錫：用熱風槍或真空吸筆去除舊焊球（需控制溫度在200℃~230℃，避免損傷PCB）；

③ 植球：在焊盤上印刷助焊劑，放置新BGA（通過光學對位系統確保與焊盤完全重合），使用植球機精準放置焊球（精度±0.02mm）；

④ 回流焊：將PCB放入小型回流焊爐，按設定的溫度曲線（預熱→保溫→升溫→回流→冷卻）加熱，確保焊球均勻熔化并與焊盤結合。

“我們曾為一臺工業控制器返修BGA芯片，客戶要求48小時內完成?！卑偾С煞敌藿M組長李師傅說，“使用智能返修臺后，我們從植球到回流焊僅用了2小時，且通過X-Ray檢測確認，新焊球的空洞率僅為0.5%，完全滿足客戶的高可靠性要求?！?

對于電阻、電容等小元件，激光返修設備成為了新寵。激光返修通過高能量激光束局部加熱焊盤，使焊錫熔化，無需整體加熱PCB，避免了高溫對周邊元件（如電容、IC）的影響。某消費電子客戶的一批藍牙模塊因0402電容虛焊需要返修，使用激光返修后，單顆元件的返修時間從5分鐘縮短至45秒，且沒有出現任何二次損壞。

3. 追溯與改進：讓返修成為“質量升級”的階梯

在2025年的SMT工廠中返修不再是“終點”，而是“質量改進”的起點。每完成一批返修，工程師都會將缺陷數據錄入MES系統，生成“缺陷熱力圖”——哪些工序（來料/貼裝/焊接）的問題多？哪些元件（BGA/電容/電阻）的不良率高？通過分析這些數據，企業可以針對性地優化流程。

如百千成電子曾發現某批次QFN封裝的電源管理IC返修率高達8%，進一步追溯發現，問題根源在于鋼網開孔設計不合理（焊膏量不足）。于是，工藝部門聯合供應商重新設計了鋼網（將開孔面積增加了15%），并在貼片機上增加了“壓力補償”功能（確保吸嘴取料時力度均勻）。改進后該批次QFN的返修率降至0.5%，年節約返修成本超過50萬元。

smt貼片加工的檢測與返修流程需從“芯”出發圖

五、SMT貼片加工中檢測與返修的重要性及發展趨勢

① 重要性

在SMT貼片加工過程中，檢測與返修流程起著至關重要的作用。檢測環節能夠及時發現生產過程中的各種缺陷和問題，避免不良品流入下一道工序或市場，從而降低生產成本，提高產品質量和可靠性。通過對原材料、印刷焊膏、貼裝、回流焊接等各個環節的嚴格檢測，可以有效減少因質量問題導致的產品召回、客戶投訴等情況，維護企業的聲譽和市場競爭力。

返修流程則能夠?qū)z測出的不良品進行修復，使其達到合格標準，提高產品的合格率，降低廢品率。對于一些價值較高的電子產品，返修可以大幅減少企業的經濟損失，同時通過對不良品的分析和返修，能夠發現生產過程中的薄弱環節和潛在問題，為企業改進生產工藝、優化質量管理提供依據，促進企業的持續發展。

② 發展趨勢

1. 自動化與智能化

檢測設備和返修設備正朝著自動化和智能化方向發展。自動化檢測設備如AOI、X射線檢測設備等，不斷提高檢測速度和精度，能夠?qū)崿F(xiàn)對PCB板的全自動化檢測，減少人工干預，提高檢測效率和準確性。智能化的檢測系統能夠通過人工智能算法對檢測數據進行分析和處理，自動識別缺陷類型和原因，并提出相應的改進建議。

在返修方面，自動化返修設備如BGA返修工作站等，采用先進的視覺定位系統和機器人技術，實現了元器件的自動拆卸、焊盤清理、元器件安裝和焊接等工序，提高了返修效率和質量的穩定性。智能化的返修系統能夠根據檢測結果自動生成返修方案，并對返修過程進行實時監控和調整，確保返修效果。

2. 高精度與高可靠性

電子產品向小型化、高密度、高集成化方向發展，對SMT貼片加工的精度和可靠性要求越來越高。檢測設備需要具備更高的分辨率和檢測精度，能夠檢測出更小的缺陷和更細微的尺寸偏差。如新一代的AOI設備能夠檢測出0.1mm以下的焊膏缺陷和元器件偏移。

返修設備也需要具備更高的定位精度和焊接質量控制能力，以適應微小元器件和高密度PCB板的返修需求。如BGA返修工作站的定位精度已經能夠達到±0.01mm，確保了BGA芯片的準確安裝和焊接。

3. 多功能集成

檢測與返修設備正朝著多功能集成的方向發展。一臺設備可以同時實現多種檢測功能，如AOI設備不僅可以進行外觀檢測，還可以進行尺寸測量、焊點質量評估等。返修設備也可以集成多種功能，如同時具備元器件拆卸、焊盤清理、元器件安裝和焊接等功能，提高了設備的利用率和生產效率。

4. 綠色環保

在檢測與返修過程中，越來越注重綠色環保。檢測設備和返修設備采用低功耗、低污染的設計，減少能源消耗和廢棄物排放，同時使用環保型的清洗劑、助焊劑等材料，降低對環境和操作人員健康的影響。如無鉛焊錫的廣泛應用，減少了鉛對環境的污染。

SMT貼片加工的檢測與返修流程是保障電子產品質量的關鍵環節，貫穿于整個生產過程的始終。從原材料的嚴格檢測到成品的檢驗，從不良品的準確定位與分析到精細的返修操作，每一個環節都至關重要。通過不斷優化檢測與返修流程，采用先進的設備和技術，提高檢測精度和返修質量，能夠有效提升產品的可靠性和市場競爭力。

只有將檢測與返修工作落到實處，才能生產出高質量、高性能的電子產品，滿足市場和客戶的需求，推動電子制造業的持續健康發展。在未來的發展中，SMT貼片加工的檢測與返修流程將不斷完善和升級，為電子產業的進步提供堅實的保障。

六、深圳SMT貼片加工

在深圳寶安的電子產業帶上，每天有超過1000萬片PCB板從SMT生產線流出，它們會變成手機、電腦、汽車電子、醫療設備，融入我們生活的每一個角落。而對于SMT貼片加工廠來說，“做得出”只是基礎，“做得精”“修得好”才是核心競爭力。

如果您正在尋找一家能提供“高品質檢測+精細化返修”服務的深圳SMT貼片加工廠，不妨了解一下百千成電子科技有限公司。作為深耕行業15年的老牌企業，百千成擁有：

① 全自動檢測線（3D AOI+X-Ray+SPI），良率穩定在99.2%以上；

② 智能返修中心（BGA返修臺+激光返修設備），返修周期短、二次損傷率低于0.1%；

③ 完善的MES追溯系統，每一片PCB的質量數據都可在線查詢。

無論您是需要小批量試產還是大規模量產，無論您的產品是消費電子還是工業級設備，百千成都能為您提供定制化的SMT貼片加工解決方案?，F(xiàn)在聯系我們，即可享受“免費打樣+優先排產”服務，讓我們用專業的技術，為您的產品質量保駕護航！

smt貼片加工的檢測與返修流程需從“芯”出發圖

smt貼片加工的檢測與返修流程，對采購商而言，SMT檢測與返修能力直接關系成本與交期。檢測環節工廠用3D AOI+X-Ray雙重把關，來料不良率壓至0.5%以下；爐后X-Ray查BGA空洞，避免后期功能失效。返修更關鍵：智能設備2小時搞定BGA更換，激光返修單顆僅需45秒，二次損傷率＜0.1%。某智能音箱廠選對供應商后，年節約返工費超50萬，交期準時率從85%提到98%——檢測返修不是“附加項”，是“省錢項”。
