smt貼片加工首件檢驗(yàn)步驟有哪些內(nèi)容？從0到1的質(zhì)量防線(xiàn)

SMT貼片加工首件檢驗(yàn)聚焦三大維度：一是物理層面，檢查元件貼裝精度與極性；二是焊接質(zhì)量，觀察錫膏融化后的爬升高度與潤(rùn)濕角；三是電氣性能，通過(guò)在線(xiàn)測(cè)試儀（ICT）快速定位開(kāi)短路；對(duì)于高密度板還需X-Ray抽檢BGA焊球，確保批量生產(chǎn)前的可靠性，那么smt貼片加工首件檢驗(yàn)步驟有哪些內(nèi)容呢？

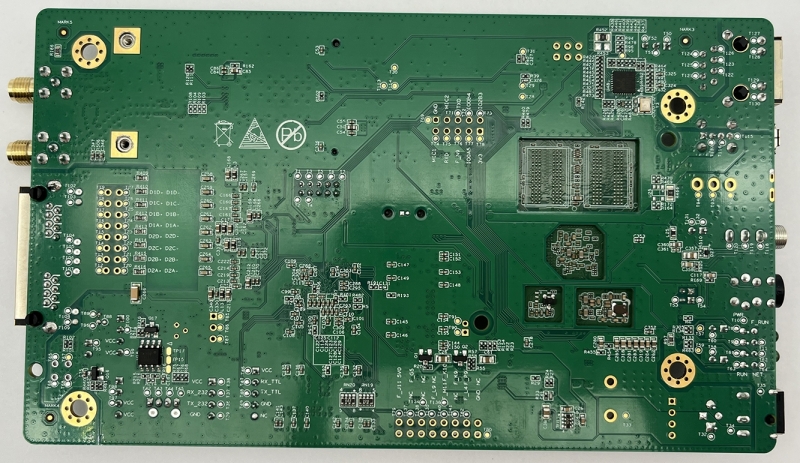

smt貼片加工首件檢驗(yàn)圖

一、SMT貼片加工首件檢驗(yàn)的詳細(xì)步驟

① 生產(chǎn)前準(zhǔn)備工作檢查

在進(jìn)行SMT貼片加工首件檢驗(yàn)之前，需要對(duì)生產(chǎn)前的各項(xiàng)準(zhǔn)備工作進(jìn)行仔細(xì)檢查。這包括對(duì)生產(chǎn)文件的審核、物料的確認(rèn)以及設(shè)備狀態(tài)的檢查等方面。

1. 生產(chǎn)文件審核：生產(chǎn)文件是SMT貼片加工的重要依據(jù)，其準(zhǔn)確性和完整性直接影響產(chǎn)品質(zhì)量，因此首件檢驗(yàn)人員首先要對(duì)生產(chǎn)文件進(jìn)行認(rèn)真審核。生產(chǎn)文件通常包括PCB設(shè)計(jì)文件、BOM（物料清單）、工藝指導(dǎo)書(shū)等。

審核PCB設(shè)計(jì)文件時(shí)，要檢查PCB的尺寸、形狀是否與設(shè)計(jì)要求一致，焊盤(pán)的位置、大小以及間距是否符合標(biāo)準(zhǔn)，元器件的封裝形式是否正確等，如若PCB設(shè)計(jì)文件中焊盤(pán)間距過(guò)小，在貼片過(guò)程中可能會(huì)導(dǎo)致元件引腳短路。

對(duì)于BOM要仔細(xì)核對(duì)物料的規(guī)格、型號(hào)、數(shù)量等信息，確保與實(shí)際生產(chǎn)需求相符，同時(shí)檢查工藝指導(dǎo)書(shū)中規(guī)定的各項(xiàng)工藝參數(shù)，如錫膏印刷的刮刀速度、壓力，貼片的貼裝壓力、高度，回流焊接的溫度曲線(xiàn)等是否合理。任何一項(xiàng)生產(chǎn)文件出現(xiàn)錯(cuò)誤或不完整，都可能在生產(chǎn)過(guò)程中引發(fā)質(zhì)量問(wèn)題。

2. 物料確認(rèn)：物料的質(zhì)量和正確性是保證SMT貼片加工質(zhì)量的基礎(chǔ)。在首件檢驗(yàn)前，要對(duì)所使用的物料進(jìn)行嚴(yán)格確認(rèn)。首先，檢查物料的外觀是否有損壞、變形、氧化等缺陷，如對(duì)于貼片電阻、電容等元件，要觀察其表面是否有劃痕、裂紋，引腳是否有彎曲、生銹等情況。

其次核對(duì)物料的規(guī)格、型號(hào)是否與BOM一致。這需要仔細(xì)查看物料的標(biāo)簽、說(shuō)明書(shū)等標(biāo)識(shí)信息，確保無(wú)誤，同時(shí)對(duì)于一些關(guān)鍵物料，如集成電路芯片等，可能還需要進(jìn)行必要的電氣性能測(cè)試，以驗(yàn)證其是否符合質(zhì)量要求，此外還要確認(rèn)物料的數(shù)量是否滿(mǎn)足生產(chǎn)需求，避免因物料短缺而影響生產(chǎn)進(jìn)度。

在實(shí)際生產(chǎn)中因物料錯(cuò)用或質(zhì)量問(wèn)題，導(dǎo)致的產(chǎn)品質(zhì)量事故屢見(jiàn)不鮮，如將錯(cuò)誤型號(hào)的電容貼裝到電路板上，可能會(huì)導(dǎo)致電路性能不穩(wěn)定，甚至引發(fā)短路故障，因此物料確認(rèn)環(huán)節(jié)必須嚴(yán)格、細(xì)致，確保萬(wàn)無(wú)一失。

3. 設(shè)備狀態(tài)檢查：SMT貼片加工設(shè)備的性能和狀態(tài)直接關(guān)系到產(chǎn)品的加工精度和質(zhì)量。在首件檢驗(yàn)前，要對(duì)設(shè)備進(jìn)行全面檢查。檢查設(shè)備的外觀是否有損壞，各部件連接是否牢固。對(duì)于錫膏印刷機(jī)，要檢查刮刀的磨損情況，確保刮刀刃口平整、鋒利，無(wú)缺口或變形，同時(shí)檢查鋼網(wǎng)的清潔度和網(wǎng)孔是否堵塞，鋼網(wǎng)的張力是否符合要求。

若鋼網(wǎng)張力不足，可能會(huì)導(dǎo)致錫膏印刷不均勻，影響焊接質(zhì)量。對(duì)于貼片機(jī)，要檢查吸嘴的磨損程度，吸嘴是否有堵塞或變形，確保吸嘴能夠準(zhǔn)確地拾取和放置元件。

還要檢查貼片機(jī)的運(yùn)動(dòng)部件，如導(dǎo)軌、絲桿等是否潤(rùn)滑良好，運(yùn)動(dòng)是否順暢，此外還要確認(rèn)設(shè)備的各項(xiàng)參數(shù)設(shè)置是否正確，如貼裝速度、精度、壓力等，如貼片機(jī)的貼裝精度設(shè)置不準(zhǔn)確，可能會(huì)導(dǎo)致元件貼裝位置偏差過(guò)大，超出允許范圍。

對(duì)于回流焊機(jī)要檢查加熱模塊是否正常工作，溫度傳感器是否準(zhǔn)確，傳送帶的運(yùn)行是否平穩(wěn)，同時(shí)要根據(jù)工藝要求，檢查回流焊接的溫度曲線(xiàn)是否正確設(shè)置。若溫度曲線(xiàn)設(shè)置不合理，可能會(huì)出現(xiàn)元件虛焊、焊錫過(guò)多或過(guò)少等焊接缺陷。只有確保設(shè)備處于良好的運(yùn)行狀態(tài)，才能為SMT貼片加工的質(zhì)量提供有力保障。

② 錫膏印刷首件檢驗(yàn)

錫膏印刷是SMT貼片加工的第一道工序，其印刷質(zhì)量直接影響后續(xù)的貼片和焊接效果，因此錫膏印刷首件檢驗(yàn)是首件檢驗(yàn)中的重要環(huán)節(jié)。

1. 錫膏印刷外觀檢查：首先對(duì)錫膏印刷的外觀進(jìn)行檢查。觀察PCB板上錫膏的印刷形狀是否完整，是否覆蓋了所有的焊盤(pán)，錫膏邊緣是否整齊、清晰，有無(wú)錫膏坍塌、橋接等現(xiàn)象。對(duì)于細(xì)間距的焊盤(pán)，要特別注意錫膏是否印刷到相鄰焊盤(pán)之間，造成短路隱患。

如在檢查一塊手機(jī)主板的錫膏印刷時(shí)，發(fā)現(xiàn)部分細(xì)間距焊盤(pán)之間有錫膏橋接現(xiàn)象，這可能是由于鋼網(wǎng)開(kāi)口設(shè)計(jì)不合理或印刷過(guò)程中刮刀壓力過(guò)大導(dǎo)致的。如果不及時(shí)發(fā)現(xiàn)并解決這個(gè)問(wèn)題，在后續(xù)貼片和焊接后，很可能會(huì)造成電路短路，使手機(jī)主板無(wú)法正常工作。

2. 錫膏印刷厚度測(cè)量：錫膏印刷厚度是影響焊接質(zhì)量的關(guān)鍵因素之一。使用專(zhuān)業(yè)的錫膏厚度測(cè)量?jī)x器，如錫膏測(cè)厚儀，對(duì)印刷后的錫膏厚度進(jìn)行測(cè)量，一般錫膏印刷厚度應(yīng)符合工藝要求的公差范圍，通常為±10μm左右。在不同位置選取多個(gè)測(cè)量點(diǎn)，如PCB板的四個(gè)角、中心以及邊緣等部位，確保測(cè)量結(jié)果具有代表性。

如果錫膏印刷厚度過(guò)厚，可能會(huì)導(dǎo)致焊接時(shí)出現(xiàn)焊錫過(guò)多、短路等問(wèn)題；而印刷厚度過(guò)薄，則可能會(huì)引起虛焊、焊接強(qiáng)度不足等缺陷，如在某電子產(chǎn)品的生產(chǎn)中，由于錫膏測(cè)厚儀出現(xiàn)故障未及時(shí)發(fā)現(xiàn)，導(dǎo)致一段時(shí)間內(nèi)錫膏印刷厚度普遍偏薄，在后續(xù)的產(chǎn)品檢測(cè)中發(fā)現(xiàn)大量虛焊問(wèn)題，嚴(yán)重影響了產(chǎn)品質(zhì)量和生產(chǎn)進(jìn)度，因此定期校準(zhǔn)和維護(hù)錫膏厚度測(cè)量?jī)x器，確保其測(cè)量準(zhǔn)確性至關(guān)重要。

3. 錫膏印刷偏移檢查：檢查錫膏印刷位置是否與PCB焊盤(pán)位置對(duì)準(zhǔn)，有無(wú)偏移現(xiàn)象。通常使用帶有光學(xué)放大功能的設(shè)備，如顯微鏡或AOI（自動(dòng)光學(xué)檢測(cè)）設(shè)備進(jìn)行檢查。測(cè)量錫膏圖形與焊盤(pán)之間的偏移量，一般要求偏移量在±0.05mm以?xún)?nèi)。

如果錫膏印刷偏移過(guò)大，在貼片時(shí)元件引腳可能無(wú)法準(zhǔn)確地與焊盤(pán)上的錫膏接觸，從而導(dǎo)致焊接不良，如在生產(chǎn)一款智能手表的電路板時(shí)，發(fā)現(xiàn)部分電路板上的錫膏印刷偏移超過(guò)了允許范圍，使得貼片后的部分元件引腳與焊盤(pán)的焊接面積減小，在產(chǎn)品進(jìn)行可靠性測(cè)試時(shí)，這些焊點(diǎn)容易出現(xiàn)開(kāi)路故障，影響了智能手表的正常使用，因此在錫膏印刷過(guò)程中，要嚴(yán)格控制印刷偏移量，確保錫膏印刷位置的準(zhǔn)確性。

③ 元件貼裝首件檢驗(yàn)

元件貼裝是SMT貼片加工的核心工序，元件貼裝的準(zhǔn)確性和質(zhì)量直接決定了產(chǎn)品的性能和可靠性，因此元件貼裝首件檢驗(yàn)需要格外細(xì)致和嚴(yán)格。

1. 元件貼裝位置檢查：使用顯微鏡或AOI設(shè)備，檢查元件在PCB板上的貼裝位置是否正確。將實(shí)際貼裝位置與PCB設(shè)計(jì)文件中的元件位置進(jìn)行對(duì)比，測(cè)量元件引腳與焊盤(pán)之間的偏移量。對(duì)于不同類(lèi)型的元件，其允許的貼裝位置偏差有所不同，一般對(duì)于0402及以上封裝的元件，貼裝位置偏差應(yīng)控制在±0.1mm以?xún)?nèi)。

對(duì)于0201等小型封裝元件，偏差要求更為嚴(yán)格，通常在±0.05mm以?xún)?nèi)，如在檢查一塊電腦主板的元件貼裝時(shí)，發(fā)現(xiàn)部分0201電容的貼裝位置偏差超過(guò)了允許范圍，這可能會(huì)影響電容的電氣性能，甚至導(dǎo)致電路故障，此外還要檢查元件是否有傾斜、翻轉(zhuǎn)等異常情況。如果元件傾斜或翻轉(zhuǎn)，可能會(huì)造成元件引腳與焊盤(pán)接觸不良，引發(fā)焊接缺陷。

2. 元件貼裝壓力檢查：元件貼裝壓力對(duì)貼裝質(zhì)量也有重要影響。貼裝壓力過(guò)大，可能會(huì)導(dǎo)致元件損壞、引腳變形或PCB板受損；而壓力過(guò)小，則可能使元件貼裝不牢固，在后續(xù)焊接過(guò)程中出現(xiàn)移位等問(wèn)題。使用專(zhuān)業(yè)的壓力測(cè)試設(shè)備，如壓力傳感器，測(cè)量貼片機(jī)在貼裝元件時(shí)施加的壓力，一般貼裝壓力應(yīng)根據(jù)元件的類(lèi)型、封裝形式以及PCB板的材質(zhì)等因素進(jìn)行合理調(diào)整，通常在0.5 - 2.0N之間。

在實(shí)際生產(chǎn)中，要定期對(duì)貼裝壓力進(jìn)行檢測(cè)和校準(zhǔn)，確保其符合工藝要求，如在生產(chǎn)一款汽車(chē)電子控制單元（ECU）的電路板時(shí)，由于貼片機(jī)的貼裝壓力設(shè)置不當(dāng)，導(dǎo)致部分芯片的引腳在貼裝過(guò)程中變形，在后續(xù)的焊接和測(cè)試中，這些芯片出現(xiàn)了大量的電氣性能故障，嚴(yán)重影響了ECU的質(zhì)量和可靠性，因此嚴(yán)格控制元件貼裝壓力是保證元件貼裝質(zhì)量的重要措施之一。

3. 元件極性和型號(hào)檢查：對(duì)于有極性的元件，如二極管、電解電容、集成電路芯片等，要仔細(xì)檢查其極性是否正確。通過(guò)觀察元件上的極性標(biāo)識(shí)（如二極管的陰極標(biāo)識(shí)、電解電容的正負(fù)標(biāo)識(shí)等），與PCB板上的極性標(biāo)識(shí)進(jìn)行對(duì)比，確保元件極性安裝正確。

如果極性裝反，可能會(huì)導(dǎo)致元件損壞，甚至引發(fā)整個(gè)電路的故障，如在一塊充電器電路板的生產(chǎn)中，由于操作人員疏忽，將一顆電解電容的極性裝反，在產(chǎn)品通電測(cè)試時(shí)，該電容瞬間爆炸，不僅損壞了電路板，還可能對(duì)使用者造成安全隱患，同時(shí)還要檢查元件的型號(hào)是否與BOM一致。

通過(guò)查看元件上的絲印標(biāo)識(shí)，與BOM中的元件型號(hào)進(jìn)行核對(duì)，確保無(wú)誤。在實(shí)際生產(chǎn)中因元件型號(hào)錯(cuò)用，導(dǎo)致的產(chǎn)品質(zhì)量問(wèn)題也時(shí)有發(fā)生，如將低耐壓值的電容錯(cuò)用在高電壓電路中，可能會(huì)導(dǎo)致電容擊穿，使產(chǎn)品無(wú)法正常工作，因此元件極性和型號(hào)檢查是元件貼裝首件檢驗(yàn)中不可忽視的重要環(huán)節(jié)。

首件制作并非簡(jiǎn)單的“打樣”，而是對(duì)SMT貼片加工全流程的“微縮復(fù)制”。從鋼網(wǎng)印刷到回流焊固化，每一步都需嚴(yán)格按照量產(chǎn)工藝執(zhí)行，甚至需刻意放大某些參數(shù)波動(dòng)，以暴露潛在風(fēng)險(xiǎn)。

4. 鋼網(wǎng)印刷：控制“錫膏量”的核心環(huán)節(jié)

錫膏印刷質(zhì)量直接影響SMT貼片加工的焊接可靠性。首件制作中，需重點(diǎn)監(jiān)控以下參數(shù)：

4.1 刮刀壓力：壓力過(guò)小會(huì)導(dǎo)致錫膏填充不足（印刷量偏少），壓力過(guò)大則可能刮傷鋼網(wǎng)（印刷量偏多）；

4.2 印刷速度：高速印刷（≥100mm/s）易導(dǎo)致錫膏拉尖，低速印刷（≤50mm/s）則效率低下，需根據(jù)鋼網(wǎng)厚度（通常0.1mm-0.15mm）調(diào)整至最佳值；

4.3 脫模速度：脫模過(guò)快可能導(dǎo)致元件焊盤(pán)錫膏殘留（連錫），脫模過(guò)慢則會(huì)降低生產(chǎn)效率，一般控制在0.3-0.5s。

某5G基站PCB板代工廠通過(guò)首件印刷的SPI（錫膏檢測(cè)）數(shù)據(jù)發(fā)現(xiàn)，某高頻板焊盤(pán)的錫膏量均值低于標(biāo)準(zhǔn)值15%，及時(shí)調(diào)整刮刀壓力后，避免了批量性虛焊問(wèn)題。這表明：SPI檢測(cè)數(shù)據(jù)的實(shí)時(shí)分析，是SMT貼片加工首件印刷的關(guān)鍵工具。

5. 貼裝工序：“0.01mm級(jí)”的精度挑戰(zhàn)

SMT貼片加工的貼裝精度直接影響元件焊接后的電氣性能。首件貼裝需完成三項(xiàng)核心驗(yàn)證：

5.1 吸嘴選型：根據(jù)元件尺寸選擇匹配的吸嘴（如0402元件用Φ0.8mm吸嘴，BGA用真空吸嘴），避免因吸嘴尺寸偏差導(dǎo)致貼裝偏移；

5.2 貼裝壓力：壓力過(guò)小會(huì)導(dǎo)致元件“飛件”（未貼裝到焊盤(pán)），壓力過(guò)大則可能壓傷PCB板（尤其是剛?cè)峤Y(jié)合板）；

5.3 視覺(jué)定位：貼片機(jī)的視覺(jué)系統(tǒng)需校準(zhǔn)，確保元件中心與焊盤(pán)中心的偏差≤±0.05mm（高端設(shè)備可達(dá)±0.02mm）。

2024年某手機(jī)攝像頭模組代工廠因貼裝機(jī)的視覺(jué)校準(zhǔn)失效，導(dǎo)致首件中5%的CSP封裝芯片偏移，最終通過(guò)重新標(biāo)定視覺(jué)系統(tǒng)才解決問(wèn)題。這提醒我們：SMT貼片加工的貼裝精度，是設(shè)備精度與校準(zhǔn)技術(shù)的綜合體現(xiàn)。

6. 回流焊：“溫度曲線(xiàn)”的精準(zhǔn)復(fù)制

回流焊是SMT貼片加工的“質(zhì)量決勝點(diǎn)”，其溫度曲線(xiàn)的合理性直接決定焊點(diǎn)的形成質(zhì)量。首件回流焊需完成：

6.1 爐溫校準(zhǔn)：使用爐溫測(cè)試儀（如KIC）監(jiān)測(cè)各溫區(qū)溫度，確保與工藝文件中的曲線(xiàn)一致（如預(yù)熱區(qū)升溫速率1-2℃/s，回流區(qū)峰值溫度245-260℃）；

6.2 傳輸速度：傳送帶速度需與溫區(qū)長(zhǎng)度匹配（如8溫區(qū)爐溫長(zhǎng)度6m，速度通常設(shè)置為1.2-1.5m/min）；

6.3 氮?dú)獗Ｗo(hù)：對(duì)于無(wú)鉛焊（SnAgCu）或高精密元件（如BGA），需控制爐內(nèi)氧含量≤100ppm，避免焊點(diǎn)氧化。

某汽車(chē)電子PCB板制造商通過(guò)首件回流焊的X-Ray檢測(cè)發(fā)現(xiàn)，某功率MOS管的焊點(diǎn)空洞率高達(dá)25%（標(biāo)準(zhǔn)≤15%），最終通過(guò)調(diào)整回流焊的降溫速率（從3℃/s降至1.5℃/s）解決了問(wèn)題。這說(shuō)明：SMT貼片加工的回流焊工藝，需通過(guò)首件檢測(cè)不斷優(yōu)化。

④ 回流焊接首件檢驗(yàn)

回流焊接是SMT貼片加工中使元件與PCB板實(shí)現(xiàn)電氣連接和機(jī)械固定的關(guān)鍵工序，回流焊接的質(zhì)量直接影響產(chǎn)品的可靠性，因此回流焊接首件檢驗(yàn)對(duì)于確保產(chǎn)品質(zhì)量至關(guān)重要。

1. 焊點(diǎn)外觀檢查：首先對(duì)回流焊接后的焊點(diǎn)外觀進(jìn)行檢查。使用顯微鏡或AOI設(shè)備，觀察焊點(diǎn)的形狀是否飽滿(mǎn)、光滑，有無(wú)虛焊、短路、焊錫過(guò)多或過(guò)少等缺陷。一個(gè)良好的焊點(diǎn)應(yīng)呈半月形，焊錫均勻地覆蓋在元件引腳和焊盤(pán)上，并且與引腳和焊盤(pán)之間形成良好的冶金結(jié)合。

如果焊點(diǎn)表面粗糙、有氣孔或裂紋，可能是焊接過(guò)程中溫度過(guò)高或時(shí)間過(guò)長(zhǎng)導(dǎo)致的；而焊點(diǎn)不飽滿(mǎn)、虛焊，則可能是由于焊接溫度不足、錫膏質(zhì)量問(wèn)題或元件引腳與焊盤(pán)接觸不良等原因引起的，如在檢查一款藍(lán)牙耳機(jī)電路板的焊點(diǎn)時(shí)。

發(fā)現(xiàn)部分焊點(diǎn)表面有明顯的氣孔，這可能會(huì)降低焊點(diǎn)的機(jī)械強(qiáng)度和電氣性能，影響藍(lán)牙耳機(jī)的使用壽命，此外還要檢查焊點(diǎn)之間是否有橋接現(xiàn)象，特別是對(duì)于細(xì)間距的焊點(diǎn)，要格外注意。如果焊點(diǎn)橋接，會(huì)導(dǎo)致電路短路，使產(chǎn)品無(wú)法正常工作。

2. 焊點(diǎn)尺寸測(cè)量：使用專(zhuān)業(yè)的測(cè)量工具，如電子卡尺、顯微鏡測(cè)量軟件等，對(duì)焊點(diǎn)的尺寸進(jìn)行測(cè)量。主要測(cè)量焊點(diǎn)的長(zhǎng)度、寬度和高度等參數(shù)，并與工藝要求的標(biāo)準(zhǔn)尺寸進(jìn)行對(duì)比。焊點(diǎn)尺寸過(guò)大或過(guò)小都可能影響焊接質(zhì)量。如焊點(diǎn)尺寸過(guò)大可能會(huì)導(dǎo)致焊點(diǎn)之間的間距變小，增加短路的風(fēng)險(xiǎn)；而焊點(diǎn)尺寸過(guò)小，則可能會(huì)使焊接強(qiáng)度不足，容易出現(xiàn)開(kāi)路故障。

一般焊點(diǎn)的尺寸應(yīng)根據(jù)元件引腳的尺寸和焊盤(pán)的大小進(jìn)行合理設(shè)計(jì)，并且在生產(chǎn)過(guò)程中要嚴(yán)格控制。在某電子產(chǎn)品的生產(chǎn)中，由于對(duì)焊點(diǎn)尺寸的控制不夠嚴(yán)格，導(dǎo)致部分焊點(diǎn)尺寸偏小，在產(chǎn)品進(jìn)行振動(dòng)測(cè)試時(shí)，這些焊點(diǎn)出現(xiàn)了開(kāi)路現(xiàn)象，嚴(yán)重影響了產(chǎn)品的可靠性，因此準(zhǔn)確測(cè)量和控制焊點(diǎn)尺寸是回流焊接首件檢驗(yàn)的重要內(nèi)容之一。

3. 溫度曲線(xiàn)驗(yàn)證：回流焊接的溫度曲線(xiàn)是保證焊接質(zhì)量的關(guān)鍵因素之一。使用溫度測(cè)試儀，對(duì)回流焊接過(guò)程中的溫度曲線(xiàn)進(jìn)行測(cè)量和記錄，并與工藝設(shè)定的標(biāo)準(zhǔn)溫度曲線(xiàn)進(jìn)行對(duì)比。溫度曲線(xiàn)應(yīng)包括預(yù)熱區(qū)、恒溫區(qū)、回流區(qū)和冷卻區(qū)等階段，每個(gè)階段的溫度和時(shí)間都有嚴(yán)格的要求，預(yù)熱區(qū)的升溫速率一般控制在1 - 3℃/s，目的是使PCB板和元件均勻受熱。

同時(shí)讓錫膏中的助焊劑充分活化；恒溫區(qū)的溫度通常保持在150 - 180℃之間，持續(xù)時(shí)間為60 - 90秒，以確保錫膏中的溶劑充分揮發(fā)，避免焊膏氧化或坍塌；回流區(qū)的峰值溫度應(yīng)根據(jù)錫膏的類(lèi)型和元件的耐溫性進(jìn)行合理設(shè)置，對(duì)于無(wú)鉛錫膏，峰值溫度一般在217 - 245℃之間，持續(xù)時(shí)間為30 - 60秒，這個(gè)階段要確保錫膏充分熔化并與元件引腳和焊盤(pán)形成良好的冶金結(jié)合。

冷卻區(qū)的冷卻速率一般控制在4 - 6℃/s，以?xún)?yōu)化焊點(diǎn)的微觀結(jié)構(gòu)，降低虛焊風(fēng)險(xiǎn)。如果實(shí)際溫度曲線(xiàn)與標(biāo)準(zhǔn)溫度曲線(xiàn)偏差過(guò)大，可能會(huì)導(dǎo)致焊接缺陷的產(chǎn)生，如溫度曲線(xiàn)中的峰值溫度過(guò)高，可能會(huì)使元件過(guò)熱損壞；而峰值溫度過(guò)低，則可能會(huì)造成錫膏熔化不充分，出現(xiàn)虛焊現(xiàn)象，因此在回流焊接首件檢驗(yàn)中，必須對(duì)溫度曲線(xiàn)進(jìn)行嚴(yán)格驗(yàn)證，確保其符合工藝要求。

⑤ 電氣性能測(cè)試

在完成上述外觀和物理特性的檢驗(yàn)后，還需要對(duì)SMT貼片加工的首件產(chǎn)品進(jìn)行電氣性能測(cè)試，以驗(yàn)證產(chǎn)品是否滿(mǎn)足設(shè)計(jì)要求和電氣性能指標(biāo)。

1. 開(kāi)路和短路測(cè)試：使用專(zhuān)業(yè)的電氣測(cè)試設(shè)備，如飛針測(cè)試機(jī)或ICT（在線(xiàn)測(cè)試）設(shè)備，對(duì)PCB板進(jìn)行開(kāi)路和短路測(cè)試。通過(guò)在PCB板的測(cè)試點(diǎn)上施加一定的電壓或電流信號(hào)，檢測(cè)電路中是否存在開(kāi)路（斷路）或短路現(xiàn)象。

開(kāi)路測(cè)試主要是檢查電路中是否有線(xiàn)路斷開(kāi)，導(dǎo)致電流無(wú)法正常流通；而短路測(cè)試則是檢測(cè)不同線(xiàn)路之間是否存在不應(yīng)有的導(dǎo)通，造成電流異常流動(dòng)，如在測(cè)試一款平板電腦主板時(shí)，發(fā)現(xiàn)某一電路線(xiàn)路存在開(kāi)路問(wèn)題，經(jīng)過(guò)進(jìn)一步檢查，是由于元件貼裝過(guò)程中引腳與焊盤(pán)未焊接牢固導(dǎo)致的。

如果在生產(chǎn)過(guò)程中未能及時(shí)發(fā)現(xiàn)這個(gè)問(wèn)題，該平板電腦在使用時(shí)可能會(huì)出現(xiàn)相應(yīng)功能模塊無(wú)法正常工作的情況。短路問(wèn)題同樣嚴(yán)重，可能會(huì)導(dǎo)致電路燒毀、元件損壞等故障，因此開(kāi)路和短路測(cè)試是電氣性能測(cè)試中最基本、也是最重要的測(cè)試項(xiàng)目之一。

2. 功能測(cè)試：根據(jù)產(chǎn)品的設(shè)計(jì)功能要求，對(duì)首件產(chǎn)品進(jìn)行全面的功能測(cè)試。這可能包括對(duì)產(chǎn)品的各種輸入輸出接口、通信功能、數(shù)據(jù)處理能力等方面的測(cè)試，如對(duì)于一款智能手機(jī)，功能測(cè)試可能包括對(duì)屏幕顯示效果、觸摸靈敏度、攝像頭拍照功能、通話(huà)質(zhì)量、無(wú)線(xiàn)網(wǎng)絡(luò)連接等功能的測(cè)試。通過(guò)模擬實(shí)際使用場(chǎng)景，檢查產(chǎn)品是否能夠正常實(shí)現(xiàn)各項(xiàng)功能，并且性能指標(biāo)是否符合設(shè)計(jì)要求。

在功能測(cè)試過(guò)程中，如果發(fā)現(xiàn)產(chǎn)品存在功能異?；蛐阅懿贿_(dá)標(biāo)等問(wèn)題，需要及時(shí)分析原因，找出問(wèn)題所在。這可能涉及到元件質(zhì)量問(wèn)題、貼裝工藝問(wèn)題、焊接質(zhì)量問(wèn)題或者是PCB板設(shè)計(jì)缺陷等，如在測(cè)試一款智能音箱時(shí)，發(fā)現(xiàn)其藍(lán)牙連接不穩(wěn)定，經(jīng)過(guò)排查，是由于藍(lán)牙模塊的焊接質(zhì)量不佳，導(dǎo)致信號(hào)傳輸受到干擾。通過(guò)及時(shí)解決這個(gè)問(wèn)題，確保了后續(xù)批量生產(chǎn)的智能音箱能夠具有良好的藍(lán)牙連接性能。

3. 參數(shù)測(cè)試：對(duì)于一些對(duì)電氣參數(shù)有嚴(yán)格要求的產(chǎn)品，還需要進(jìn)行參數(shù)測(cè)試，如測(cè)試電路中的電阻值、電容值、電感值、電壓、電流、頻率等參數(shù)，確保其在設(shè)計(jì)規(guī)定的公差范圍內(nèi)。使用專(zhuān)業(yè)的參數(shù)測(cè)試儀器，如萬(wàn)用表、LCR測(cè)試儀、示波器等進(jìn)行測(cè)試。

如在生產(chǎn)一款電源適配器時(shí)，需要對(duì)其輸出電壓、電流等參數(shù)進(jìn)行精確測(cè)試，確保輸出的電壓和電流穩(wěn)定在規(guī)定的范圍內(nèi)，以滿(mǎn)足負(fù)載設(shè)備的正常工作需求。如果電源適配器的輸出參數(shù)偏差過(guò)大，可能會(huì)對(duì)負(fù)載設(shè)備造成損壞，甚至引發(fā)安全事故，因此參數(shù)測(cè)試對(duì)于保障產(chǎn)品的電氣性能和安全性具有重要意義。

二、產(chǎn)前準(zhǔn)備：用“標(biāo)準(zhǔn)化清單”筑牢首件檢驗(yàn)地基

首件檢驗(yàn)的質(zhì)量，70%取決于產(chǎn)前準(zhǔn)備的充分性。在SMT貼片加工中，產(chǎn)前準(zhǔn)備不是簡(jiǎn)單的“設(shè)備開(kāi)機(jī)”，而是一場(chǎng)涉及技術(shù)、物料、設(shè)備的系統(tǒng)性協(xié)同。

① 技術(shù)文件“三核對(duì)”

首件檢驗(yàn)的第一步，是對(duì)技術(shù)文件的精準(zhǔn)校驗(yàn)。SMT貼片加工的核心技術(shù)文件包括BOM（物料清單）、Gerber（線(xiàn)路板文件）、工藝規(guī)程（SOP）三大類(lèi)，任何一份文件的誤差都可能導(dǎo)致批量性質(zhì)量問(wèn)題。

1. BOM核對(duì)：需重點(diǎn)確認(rèn)物料型號(hào)、封裝規(guī)格、品牌版本是否與設(shè)計(jì)要求一致，如某消費(fèi)電子客戶(hù)曾因BOM中“0402電容”誤寫(xiě)為“0603”，導(dǎo)致首件貼裝后出現(xiàn)電氣短路；

2. Gerber核對(duì)：需通過(guò)CAM軟件檢查線(xiàn)路層、阻焊層、絲印層的開(kāi)窗尺寸、焊盤(pán)間距是否符合SMT貼片加工要求（如鋼網(wǎng)開(kāi)口需比焊盤(pán)大10%-15%，避免錫膏印刷不足）；

3. 工藝規(guī)程核對(duì)：需確認(rèn)印刷參數(shù)（錫膏厚度、刮刀壓力）、貼裝精度（貼片機(jī)吸嘴選型、貼裝壓力）、回流焊溫區(qū)曲線(xiàn)（升溫速率、峰值溫度）等關(guān)鍵工藝點(diǎn)是否明確。

4. 某頭部SMT代工廠的實(shí)踐顯示，建立“技術(shù)文件核對(duì)清單”（含32項(xiàng)必檢項(xiàng)），可將因文件錯(cuò)誤導(dǎo)致的返工率降低90%以上。

② 物料“三查”管理

SMT貼片加工的物料質(zhì)量直接影響首件良率。來(lái)料檢驗(yàn)（IQC）雖已完成，但首件檢驗(yàn)階段仍需進(jìn)行二次確認(rèn)：

1. 查規(guī)格：核對(duì)元件的批次號(hào)、生產(chǎn)日期是否與BOM一致，重點(diǎn)檢查IC芯片的RoHS標(biāo)識(shí)、被動(dòng)元件的耐溫等級(jí)；

2. 查外觀：目檢元件是否有引腳氧化、變形、破損（如QFP引腳共面度需≤0.1mm）；

3. 查性能：對(duì)關(guān)鍵元件（如高頻晶振、高精度電阻）進(jìn)行抽樣測(cè)試，確保其電氣參數(shù)符合設(shè)計(jì)要求。

2024年某新能源電池保護(hù)板生產(chǎn)企業(yè)因忽略“0201電阻的焊端氧化”問(wèn)題，導(dǎo)致首件回流焊后出現(xiàn)虛焊，最終通過(guò)物料二次排查才鎖定根源。這提醒我們：物料管理需貫穿SMT貼片加工全流程，首件階段更需“小題大做”。

③ 設(shè)備與人員的“雙確認(rèn)”

SMT貼片加工的精度依賴(lài)于設(shè)備的穩(wěn)定性與人員的操作規(guī)范性。首件檢驗(yàn)前，需完成兩項(xiàng)關(guān)鍵確認(rèn)：

1. 設(shè)備狀態(tài)確認(rèn)：貼片機(jī)的精度校準(zhǔn)（如X/Y軸重復(fù)精度需≤±0.03mm）、鋼網(wǎng)的張力測(cè)試（需≥30N/cm）、回流焊爐的溫度均勻性測(cè)試（各溫區(qū)溫差≤±2℃）；

2. 人員資質(zhì)確認(rèn)：操作員工需持有SMT貼片加工上崗證，檢驗(yàn)員需熟悉AQL抽樣標(biāo)準(zhǔn)（通常首件檢驗(yàn)采用全檢+重點(diǎn)抽檢）。

某電子代工廠曾因貼片機(jī)未完成每日精度校準(zhǔn)，導(dǎo)致首件貼裝偏移量超標(biāo)，最終延誤交貨期3天。這一案例印證：設(shè)備與人員的“雙確認(rèn)”，是SMT貼片加工首件檢驗(yàn)的“隱形門(mén)檻”。

三、多維度檢測(cè)：用“工具組合”揪出隱藏缺陷

首件檢驗(yàn)的核心目標(biāo)是“發(fā)現(xiàn)并解決所有潛在缺陷”。SMT貼片加工的缺陷類(lèi)型多達(dá)上百種（如虛焊、連錫、偏移、立碑、空洞等），單一檢測(cè)工具難以覆蓋所有場(chǎng)景，需通過(guò)“AOI+X-Ray+人工目檢”的組合拳，實(shí)現(xiàn)全維度覆蓋。

① AOI光學(xué)檢測(cè)：快速篩查“表面缺陷”

AOI（自動(dòng)光學(xué)檢測(cè)）是SMT貼片加工首件檢驗(yàn)的“第一道檢測(cè)關(guān)”，通過(guò)高分辨率相機(jī)與圖像算法，可快速識(shí)別以下缺陷：

1. 貼裝缺陷：元件偏移（X/Y方向偏差＞±0.1mm）、反向（IC引腳方向錯(cuò)誤）、漏貼（元件未貼裝）；

2. 印刷缺陷：錫膏不足（面積＜80%）、錫膏過(guò)多（連錫風(fēng)險(xiǎn)）、錫膏塌陷（高度＜0.1mm）；

3. 外觀缺陷：元件破損（如電容引腳斷裂）、絲印模糊（無(wú)法識(shí)別型號(hào)）。

4. 某消費(fèi)電子代工廠的統(tǒng)計(jì)顯示，AOI檢測(cè)可將首件檢驗(yàn)效率提升50%，但需注意：AOI對(duì)“隱性缺陷”（如微裂紋、虛焊）的識(shí)別能力有限，需結(jié)合其他工具補(bǔ)充檢測(cè)。

② X-Ray無(wú)損檢測(cè)：穿透式“內(nèi)部體檢”

對(duì)于BGA、QFN等隱藏焊點(diǎn)的元件，X-Ray檢測(cè)是SMT貼片加工首件檢驗(yàn)的“必選項(xiàng)”。通過(guò)X射線(xiàn)穿透PCB板，可直觀觀察：

1. 焊點(diǎn)形態(tài)：球數(shù)是否符合設(shè)計(jì)（如BGA需100%球數(shù)）、焊球間距是否均勻（標(biāo)準(zhǔn)≥0.2mm）；

2. 焊接質(zhì)量：空洞率（需≤15%）、虛焊（焊球與焊盤(pán)分離）、橋接（相鄰焊球短路）；

3. 內(nèi)部損傷：PCB內(nèi)層線(xiàn)路斷裂、元件內(nèi)部裂紋（如陶瓷電容）。

4. 2024年某工業(yè)控制板生產(chǎn)企業(yè)通過(guò)X-Ray檢測(cè)發(fā)現(xiàn)，某BGA封裝的MCU芯片存在12個(gè)空洞率超標(biāo)的焊點(diǎn)（最高達(dá)35%），若流入量產(chǎn)將導(dǎo)致設(shè)備在高溫環(huán)境下頻繁死機(jī)。這印證：X-Ray檢測(cè)是SMT貼片加工首件檢驗(yàn)的“質(zhì)量透視鏡”。

③ 人工目檢：經(jīng)驗(yàn)驅(qū)動(dòng)的“終極把關(guān)”

盡管自動(dòng)化檢測(cè)技術(shù)不斷進(jìn)步，人工目檢仍是SMT貼片加工首件檢驗(yàn)的重要補(bǔ)充。經(jīng)驗(yàn)豐富的檢驗(yàn)員可通過(guò)以下方式發(fā)現(xiàn)問(wèn)題：

1. 極性標(biāo)識(shí)：檢查二極管、電解電容、IC芯片的極性是否與絲印一致（如二極管的陰極標(biāo)記）；

2. 機(jī)械應(yīng)力：觀察PCB板是否有變形（平面度偏差＞0.5mm）、元件是否有引腳變形（如QFP引腳共面度超標(biāo)）；

3. 特殊工藝：針對(duì)沉金板、厚銅板等特殊PCB，檢查焊盤(pán)表面是否有氧化（金層發(fā)暗）、銅厚是否符合要求。

4. 某軍工電子企業(yè)的案例顯示，人工目檢曾發(fā)現(xiàn)某高頻板焊盤(pán)的微裂紋（X-Ray未檢出），避免了因焊點(diǎn)疲勞斷裂導(dǎo)致的設(shè)備故障。這說(shuō)明：SMT貼片加工的首件檢驗(yàn)，需“人機(jī)協(xié)同”，而非完全依賴(lài)自動(dòng)化。

四、數(shù)據(jù)記錄：用“數(shù)字基因”構(gòu)建質(zhì)量追溯體系

在2025年的智能制造背景下，SMT貼片加工的首件檢驗(yàn)已從“人工記錄”升級(jí)為“數(shù)字孿生”。通過(guò)MES（制造執(zhí)行系統(tǒng)）與工業(yè)大數(shù)據(jù)的融合，首件檢驗(yàn)的每一個(gè)數(shù)據(jù)都將成為質(zhì)量追溯的“數(shù)字基因”。

① 全流程數(shù)據(jù)采集

首件檢驗(yàn)的每個(gè)環(huán)節(jié)需實(shí)現(xiàn)數(shù)據(jù)自動(dòng)采集：

1. 工藝參數(shù)：錫膏印刷的厚度（SPI檢測(cè)）、貼裝的壓力（貼片機(jī)傳感器）、回流焊的溫度曲線(xiàn)（爐溫測(cè)試儀）；

2. 檢測(cè)結(jié)果：AOI的缺陷坐標(biāo)與類(lèi)型、X-Ray的焊點(diǎn)空洞率、人工目檢的問(wèn)題描述；

3. 環(huán)境數(shù)據(jù)：車(chē)間的溫濕度（影響錫膏活性）、潔凈度（影響元件污染）。

4. 某智能SMT代工廠的實(shí)踐顯示，全流程數(shù)據(jù)采集可使首件檢驗(yàn)報(bào)告的生成時(shí)間從2小時(shí)縮短至15分鐘，且數(shù)據(jù)可追溯性提升80%。

② 異常數(shù)據(jù)的“根因分析”

首件檢驗(yàn)中發(fā)現(xiàn)的異常數(shù)據(jù)，需通過(guò)“5Why法”進(jìn)行根因分析：

1. 問(wèn)題現(xiàn)象：某0402電阻虛焊；

2. 第一次追問(wèn)：為什么虛焊？→ 錫膏未完全熔化；

3. 第二次追問(wèn)：為什么未熔化？→ 回流焊峰值溫度不足；

4. 第三次追問(wèn)：為什么峰值溫度不足？→ 爐溫傳感器校準(zhǔn)失效；

5. 根本原因：爐溫校準(zhǔn)流程缺失。

6. 通過(guò)這種層層遞進(jìn)的分析，可避免同類(lèi)問(wèn)題重復(fù)發(fā)生。某電子制造企業(yè)的統(tǒng)計(jì)顯示，首件檢驗(yàn)數(shù)據(jù)的根因分析可使批量缺陷率降低60%。

③ 數(shù)據(jù)驅(qū)動(dòng)的工藝優(yōu)化

首件檢驗(yàn)的歷史數(shù)據(jù)可形成企業(yè)的“工藝知識(shí)庫(kù)”，如通過(guò)分析不同BGA封裝的回流焊溫度曲線(xiàn)，可總結(jié)出“小尺寸BGA需降低峰值溫度2-3℃”的經(jīng)驗(yàn)；通過(guò)對(duì)比不同錫膏品牌的SPI檢測(cè)數(shù)據(jù)，可選擇更適合高頻板的免清洗錫膏。某頭部SMT代工廠的工藝知識(shí)庫(kù)已累計(jì)10萬(wàn)條數(shù)據(jù)，新品首件檢驗(yàn)周期可縮短30%。

smt貼片加工首件圖

五、異常處理：用“快速響應(yīng)”阻斷風(fēng)險(xiǎn)擴(kuò)散

首件檢驗(yàn)中發(fā)現(xiàn)異常時(shí)，需遵循“停線(xiàn)-隔離-分析-糾正”的八字方針，避免批量性質(zhì)量問(wèn)題擴(kuò)散。

1. 停線(xiàn)：切斷風(fēng)險(xiǎn)傳播鏈

一旦發(fā)現(xiàn)影響產(chǎn)品功能的嚴(yán)重缺陷（如BGA虛焊、短路），需立即停線(xiàn)。某手機(jī)PCB板代工廠曾因未及時(shí)停線(xiàn)，導(dǎo)致500片PCB板流入量產(chǎn)，最終返工損失超50萬(wàn)元。這提醒我們：SMT貼片加工的首件異常處理，“快”比“準(zhǔn)”更重要。

2. 隔離：防止缺陷混入量產(chǎn)

對(duì)首件異常的PCB板、在制品、物料需進(jìn)行物理隔離，并標(biāo)注“異常品”標(biāo)識(shí)。某汽車(chē)電子企業(yè)通過(guò)建立“異常品專(zhuān)用周轉(zhuǎn)箱”，將混料風(fēng)險(xiǎn)降低95%。

3. 糾正：從“救火”到“預(yù)防”

異常處理的最終目標(biāo)是“預(yù)防再發(fā)生”，如若首件中發(fā)現(xiàn)錫膏印刷偏移，需檢查鋼網(wǎng)張力、貼片機(jī)精度，并更新《鋼網(wǎng)管理規(guī)范》；若因物料來(lái)料不良導(dǎo)致缺陷，需與供應(yīng)商簽訂質(zhì)量保證協(xié)議，并增加來(lái)料抽檢比例。某電子制造企業(yè)的“異常處理跟蹤表”顯示，90%的重復(fù)缺陷可通過(guò)糾正措施杜絕。

六、首件檢驗(yàn)結(jié)果處理與反饋

首件檢驗(yàn)完成后，需要對(duì)檢驗(yàn)結(jié)果進(jìn)行及時(shí)、準(zhǔn)確的處理，并將相關(guān)信息進(jìn)行有效反饋，這是SMT貼片加工首件檢驗(yàn)工作閉環(huán)的重要組成部分，對(duì)于持續(xù)改進(jìn)生產(chǎn)質(zhì)量、優(yōu)化生產(chǎn)流程具有重要意義。

1. 檢驗(yàn)結(jié)果判定：首件檢驗(yàn)人員根據(jù)檢驗(yàn)過(guò)程中收集到的各項(xiàng)數(shù)據(jù)和觀察到的情況，依據(jù)相關(guān)的質(zhì)量標(biāo)準(zhǔn)和工藝要求，對(duì)首件產(chǎn)品的質(zhì)量做出明確判定。判定結(jié)果通常分為合格、不合格和返工后合格三種情況。如果首件產(chǎn)品的各項(xiàng)指標(biāo)均符合質(zhì)量標(biāo)準(zhǔn)和工藝要求，則判定為合格，可按照該首件對(duì)應(yīng)的生產(chǎn)工藝參數(shù)和操作方法進(jìn)行批量生產(chǎn)。

如果首件產(chǎn)品存在嚴(yán)重的質(zhì)量缺陷，如大量元件貼裝錯(cuò)誤、短路、開(kāi)路等，無(wú)法通過(guò)返工修復(fù)或返工成本過(guò)高，則判定為不合格，需要停止生產(chǎn)，分析原因并采取相應(yīng)的糾正措施后，重新進(jìn)行首件生產(chǎn)和檢驗(yàn)。對(duì)于存在一些輕微質(zhì)量缺陷，但可以通過(guò)返工修復(fù)的首件產(chǎn)品，在進(jìn)行返工處理后，重新進(jìn)行檢驗(yàn)，若檢驗(yàn)合格，則可判定為返工后合格，同樣可以作為批量生產(chǎn)的依據(jù)。

2. 不合格品處理：對(duì)于判定為不合格的首件產(chǎn)品，要按照企業(yè)的不合格品處理流程進(jìn)行處理。首先對(duì)不合格品進(jìn)行標(biāo)識(shí)和隔離，防止其與合格品混淆，避免誤用，然后組織相關(guān)人員（如工藝工程師、質(zhì)量工程師、生產(chǎn)操作人員等）對(duì)不合格原因進(jìn)行深入分析。

分析過(guò)程中要結(jié)合首件檢驗(yàn)的各項(xiàng)數(shù)據(jù)和記錄，查找問(wèn)題的根源，如若首件產(chǎn)品出現(xiàn)大量虛焊現(xiàn)象，可能是由于回流焊接溫度曲線(xiàn)設(shè)置不合理、錫膏質(zhì)量問(wèn)題或元件引腳氧化等原因引起的。

找到問(wèn)題根源后制定相應(yīng)的糾正措施，并組織實(shí)施。糾正措施實(shí)施后需要重新生產(chǎn)首件產(chǎn)品，并進(jìn)行檢驗(yàn)，直至首件產(chǎn)品合格為止，同時(shí)要對(duì)不合格品的處理過(guò)程進(jìn)行詳細(xì)記錄，包括不合格現(xiàn)象、原因分析、糾正措施、處理結(jié)果等，為后續(xù)的質(zhì)量追溯和改進(jìn)提供依據(jù)。

3. 檢驗(yàn)記錄與報(bào)告：首件檢驗(yàn)過(guò)程中，檢驗(yàn)人員要認(rèn)真、準(zhǔn)確地記錄各項(xiàng)檢驗(yàn)數(shù)據(jù)和結(jié)果，包括生產(chǎn)文件審核情況、物料確認(rèn)情況、設(shè)備狀態(tài)檢查情況、各工序檢驗(yàn)的具體數(shù)據(jù)（如錫膏印刷厚度、元件貼裝偏移量、焊點(diǎn)尺寸等）、電氣性能測(cè)試結(jié)果等。檢驗(yàn)記錄要清晰、完整、規(guī)范，具有可追溯性。

檢驗(yàn)完成后根據(jù)檢驗(yàn)記錄編制首件檢驗(yàn)報(bào)告。首件檢驗(yàn)報(bào)告應(yīng)包括首件產(chǎn)品的基本信息（如產(chǎn)品型號(hào)、批次號(hào)、生產(chǎn)時(shí)間等）、檢驗(yàn)項(xiàng)目、檢驗(yàn)數(shù)據(jù)、檢驗(yàn)結(jié)果判定、不合格項(xiàng)及處理情況等內(nèi)容。首件檢驗(yàn)報(bào)告要及時(shí)提交給相關(guān)部門(mén)（如生產(chǎn)部門(mén)、質(zhì)量部門(mén)、技術(shù)部門(mén)等），作為生產(chǎn)安排、質(zhì)量控制和技術(shù)改進(jìn)的重要依據(jù)。

4. 信息反饋與持續(xù)改進(jìn)：將首件檢驗(yàn)過(guò)程中發(fā)現(xiàn)的問(wèn)題、檢驗(yàn)結(jié)果等信息及時(shí)反饋給相關(guān)部門(mén)和人員，是實(shí)現(xiàn)持續(xù)改進(jìn)的重要環(huán)節(jié)。

4.1 對(duì)于生產(chǎn)文件中存在的錯(cuò)誤或不完善之處，反饋給技術(shù)部門(mén)進(jìn)行修正和完善。

4.2 對(duì)于物料質(zhì)量問(wèn)題，反饋給采購(gòu)部門(mén)和供應(yīng)商，要求其采取措施改進(jìn)物料質(zhì)量。

4.3 對(duì)于設(shè)備狀態(tài)問(wèn)題，反饋給設(shè)備管理部門(mén)進(jìn)行維修和保養(yǎng)。

4.4 對(duì)于工藝參數(shù)設(shè)置不合理等問(wèn)題，反饋給工藝部門(mén)進(jìn)行優(yōu)化和調(diào)整。

相關(guān)部門(mén)在收到反饋信息后，要及時(shí)組織研究，制定改進(jìn)措施，并跟蹤措施的實(shí)施效果。通過(guò)不斷地收集、分析和反饋首件檢驗(yàn)信息，持續(xù)改進(jìn)生產(chǎn)過(guò)程中的各個(gè)環(huán)節(jié)，不斷提高SMT貼片加工的產(chǎn)品質(zhì)量和生產(chǎn)效率。

七、首件檢驗(yàn)的注意事項(xiàng)

在SMT貼片加工首件檢驗(yàn)過(guò)程中，還需要注意以下幾點(diǎn)，以確保檢驗(yàn)工作的有效性和準(zhǔn)確性。

1. 檢驗(yàn)人員資質(zhì)：首件檢驗(yàn)工作對(duì)檢驗(yàn)人員的專(zhuān)業(yè)素質(zhì)和技能要求較高。檢驗(yàn)人員需要熟悉SMT貼片加工的工藝流程、質(zhì)量標(biāo)準(zhǔn)和檢驗(yàn)方法，具備一定的電子電路知識(shí)和實(shí)踐經(jīng)驗(yàn)，能夠熟練操作各種檢驗(yàn)設(shè)備和工具，因此企業(yè)要加強(qiáng)對(duì)檢驗(yàn)人員的培訓(xùn)和考核，確保其具備相應(yīng)的資質(zhì)和能力，同時(shí)檢驗(yàn)人員要保持高度的責(zé)任心和嚴(yán)謹(jǐn)?shù)墓ぷ鲬B(tài)度，認(rèn)真對(duì)待每一項(xiàng)檢驗(yàn)工作，避免因疏忽大意而導(dǎo)致漏檢、誤檢等情況的發(fā)生。

2. 檢驗(yàn)設(shè)備的校準(zhǔn)與維護(hù)：檢驗(yàn)設(shè)備的準(zhǔn)確性和可靠性是保證檢驗(yàn)結(jié)果準(zhǔn)確的基礎(chǔ)。企業(yè)要建立完善的檢驗(yàn)設(shè)備校準(zhǔn)和維護(hù)制度，定期對(duì)檢驗(yàn)設(shè)備（如錫膏測(cè)厚儀、顯微鏡、AOI設(shè)備、電氣測(cè)試設(shè)備等）進(jìn)行校準(zhǔn)和維護(hù)。校準(zhǔn)要按照相關(guān)的標(biāo)準(zhǔn)和規(guī)范進(jìn)行，確保設(shè)備的測(cè)量精度符合要求。維護(hù)工作包括設(shè)備的清潔、潤(rùn)滑、零部件更換等，以保證設(shè)備的正常運(yùn)行。對(duì)于校準(zhǔn)不合格或出現(xiàn)故障的設(shè)備，要及時(shí)進(jìn)行維修或報(bào)廢，避免使用不合格的設(shè)備進(jìn)行檢驗(yàn)工作。

3. 檢驗(yàn)環(huán)境控制：SMT貼片加工首件檢驗(yàn)的環(huán)境條件也會(huì)對(duì)檢驗(yàn)結(jié)果產(chǎn)生一定的影響。檢驗(yàn)環(huán)境應(yīng)保持清潔、干燥、通風(fēng)良好，溫度和濕度應(yīng)控制在適當(dāng)?shù)姆秶鷥?nèi)（通常溫度為20 - 26℃，相對(duì)濕度為40% - 60%）。溫度和濕度過(guò)高或過(guò)低，都可能影響檢驗(yàn)設(shè)備的性能和物料的質(zhì)量，如濕度過(guò)高可能會(huì)導(dǎo)致PCB板和元件受潮，影響焊接質(zhì)量；溫度過(guò)高可能會(huì)使錫膏的性能發(fā)生變化，此外檢驗(yàn)環(huán)境中應(yīng)避免有強(qiáng)烈的振動(dòng)、電磁干擾等，以確保檢驗(yàn)工作的正常進(jìn)行。

4. 檢驗(yàn)的及時(shí)性：首件檢驗(yàn)要在批量生產(chǎn)開(kāi)始前及時(shí)進(jìn)行，以便及時(shí)發(fā)現(xiàn)和解決問(wèn)題。如果首件檢驗(yàn)不及時(shí)，可能會(huì)導(dǎo)致批量生產(chǎn)已經(jīng)開(kāi)始后才發(fā)現(xiàn)質(zhì)量問(wèn)題，從而造成更大的損失，因此生產(chǎn)部門(mén)要合理安排生產(chǎn)計(jì)劃，確保首件產(chǎn)品能夠及時(shí)生產(chǎn)出來(lái)并進(jìn)行檢驗(yàn)。檢驗(yàn)部門(mén)要提高工作效率，在收到首件產(chǎn)品后，盡快完成檢驗(yàn)工作，并及時(shí)反饋檢驗(yàn)結(jié)果。

smt貼片加工首件檢驗(yàn)圖

八、首件檢驗(yàn)在SMT貼片加工中的未來(lái)發(fā)展趨勢(shì)

1. 自動(dòng)化檢驗(yàn)技術(shù)的廣泛應(yīng)用：目前，雖然首件檢驗(yàn)中已經(jīng)采用了一些自動(dòng)化檢驗(yàn)設(shè)備（如AOI設(shè)備、在線(xiàn)測(cè)試設(shè)備等），但部分檢驗(yàn)環(huán)節(jié)仍然依賴(lài)人工操作，存在效率低、主觀性強(qiáng)等問(wèn)題，如基于深度學(xué)習(xí)的圖像識(shí)別系統(tǒng)可以自動(dòng)識(shí)別元件的型號(hào)、極性、貼裝位置等信息，并與標(biāo)準(zhǔn)數(shù)據(jù)進(jìn)行對(duì)比，實(shí)現(xiàn)快速、準(zhǔn)確的檢驗(yàn)。自動(dòng)化檢驗(yàn)技術(shù)的應(yīng)用將大大提高首件檢驗(yàn)的效率和準(zhǔn)確性，降低人工成本。

2. 數(shù)字化與信息化管理：在SMT貼片加工過(guò)程中，會(huì)產(chǎn)生大量的生產(chǎn)數(shù)據(jù)和檢驗(yàn)數(shù)據(jù)，通過(guò)建立數(shù)字化、信息化的管理系統(tǒng)，可以對(duì)這些數(shù)據(jù)進(jìn)行實(shí)時(shí)采集、分析和管理。首件檢驗(yàn)數(shù)據(jù)可以與生產(chǎn)計(jì)劃、物料管理、設(shè)備管理等系統(tǒng)進(jìn)行集成，實(shí)現(xiàn)信息的共享和協(xié)同。

如首件檢驗(yàn)中發(fā)現(xiàn)的物料問(wèn)題可以及時(shí)反饋給物料管理系統(tǒng)，以便及時(shí)調(diào)整物料采購(gòu)和庫(kù)存；檢驗(yàn)中發(fā)現(xiàn)的工藝參數(shù)問(wèn)題可以反饋給工藝管理系統(tǒng)，進(jìn)行工藝參數(shù)的優(yōu)化。數(shù)字化與信息化管理將提高首件檢驗(yàn)工作的智能化水平，為企業(yè)的決策提供更有力的數(shù)據(jù)支持。

3. 預(yù)防性檢驗(yàn)理念的強(qiáng)化：傳統(tǒng)的首件檢驗(yàn)主要是在生產(chǎn)要素發(fā)生變化后對(duì)首件產(chǎn)品進(jìn)行檢驗(yàn)，屬于事后檢驗(yàn)，通過(guò)對(duì)生產(chǎn)過(guò)程中的各種潛在風(fēng)險(xiǎn)進(jìn)行分析和評(píng)估，提前采取預(yù)防措施，避免質(zhì)量問(wèn)題的發(fā)生，如通過(guò)對(duì)設(shè)備的運(yùn)行狀態(tài)進(jìn)行實(shí)時(shí)監(jiān)測(cè)和分析，預(yù)測(cè)設(shè)備可能出現(xiàn)的故障，并提前進(jìn)行維護(hù)和保養(yǎng)。

通過(guò)對(duì)物料的質(zhì)量波動(dòng)進(jìn)行分析，提前采取控制措施，確保物料質(zhì)量的穩(wěn)定性。預(yù)防性檢驗(yàn)理念的強(qiáng)化將使首件檢驗(yàn)工作從被動(dòng)應(yīng)對(duì)轉(zhuǎn)變?yōu)橹鲃?dòng)預(yù)防，進(jìn)一步提高SMT貼片加工的產(chǎn)品質(zhì)量。

九、首件檢驗(yàn)的重要意義

首件檢驗(yàn)即在SMT貼片加工過(guò)程中，當(dāng)生產(chǎn)要素（如設(shè)備、工裝、工藝、物料等）發(fā)生變化后，對(duì)生產(chǎn)出來(lái)的第一件或第一批產(chǎn)品進(jìn)行全面、細(xì)致的檢驗(yàn)。其重要性不言而喻。一方面首件檢驗(yàn)是對(duì)整個(gè)生產(chǎn)準(zhǔn)備工作的一次全面驗(yàn)證。

在SMT貼片加工開(kāi)始前，雖然對(duì)設(shè)備調(diào)試、物料準(zhǔn)備、工藝參數(shù)設(shè)定等環(huán)節(jié)進(jìn)行了充分準(zhǔn)備，但實(shí)際生產(chǎn)中可能會(huì)出現(xiàn)各種意想不到的問(wèn)題。通過(guò)首件檢驗(yàn)，可以及時(shí)發(fā)現(xiàn)并糾正這些潛在問(wèn)題，避免批量性質(zhì)量問(wèn)題的產(chǎn)生，從而降低生產(chǎn)成本，提高生產(chǎn)效率。

另一方面首件檢驗(yàn)結(jié)果是后續(xù)批量生產(chǎn)的重要參考依據(jù)。符合質(zhì)量標(biāo)準(zhǔn)的首件產(chǎn)品，其對(duì)應(yīng)的生產(chǎn)工藝參數(shù)、操作方法等將被確定為批量生產(chǎn)的標(biāo)準(zhǔn)，確保后續(xù)產(chǎn)品質(zhì)量的一致性和穩(wěn)定性，如在某電子產(chǎn)品生產(chǎn)企業(yè)中。

由于對(duì)首件檢驗(yàn)環(huán)節(jié)不夠重視，未及時(shí)發(fā)現(xiàn)貼片設(shè)備的輕微偏移問(wèn)題，導(dǎo)致后續(xù)批量生產(chǎn)的產(chǎn)品中出現(xiàn)大量元件貼裝位置偏差的質(zhì)量問(wèn)題，不僅造成了原材料的浪費(fèi)，還延誤了產(chǎn)品交付時(shí)間，給企業(yè)帶來(lái)了巨大的經(jīng)濟(jì)損失，因此無(wú)論是從保障產(chǎn)品質(zhì)量，還是從提高企業(yè)經(jīng)濟(jì)效益的角度來(lái)看，首件檢驗(yàn)都具有不可替代的重要作用。

SMT貼片加工首件檢驗(yàn)是確保電子制造質(zhì)量的關(guān)鍵環(huán)節(jié)，其步驟包括生產(chǎn)前準(zhǔn)備工作檢查、錫膏印刷首件檢驗(yàn)、元件貼裝首件檢驗(yàn)、回流焊接首件檢驗(yàn)、電氣性能測(cè)試以及檢驗(yàn)結(jié)果處理與反饋等。在首件檢驗(yàn)過(guò)程中，要注意檢驗(yàn)人員資質(zhì)、檢驗(yàn)設(shè)備的校準(zhǔn)與維護(hù)、檢驗(yàn)環(huán)境控制以及檢驗(yàn)的及時(shí)性等事項(xiàng)。

十、從首件到量產(chǎn)：用“質(zhì)量閉環(huán)”護(hù)航產(chǎn)品交付

首件檢驗(yàn)的結(jié)束，不是質(zhì)量控制的終點(diǎn)，而是量產(chǎn)質(zhì)量閉環(huán)的起點(diǎn)。SMT貼片加工企業(yè)需建立“首件檢驗(yàn)-過(guò)程巡檢-成品終檢”的全流程質(zhì)量控制體系：

1. 過(guò)程巡檢：每2小時(shí)對(duì)量產(chǎn)線(xiàn)進(jìn)行抽檢（如檢查貼裝偏移量、錫膏厚度），確保工藝穩(wěn)定性；

2. 成品終檢：對(duì)批量生產(chǎn)的PCB板進(jìn)行100%功能測(cè)試（如ICT測(cè)試、FCT測(cè)試），并與首件檢測(cè)數(shù)據(jù)進(jìn)行對(duì)比；

3. 持續(xù)改進(jìn)：每月召開(kāi)質(zhì)量分析會(huì)，總結(jié)首件檢驗(yàn)與量產(chǎn)過(guò)程中的問(wèn)題，制定下月質(zhì)量目標(biāo)（如將良率從98%提升至98.5%）。

某消費(fèi)電子龍頭企業(yè)的實(shí)踐顯示，通過(guò)“首件-過(guò)程-成品”的質(zhì)量閉環(huán)，其SMT貼片加工的批次良率穩(wěn)定在99.2%以上，客戶(hù)投訴率下降70%。

十一、首件檢驗(yàn)，是SMT貼片加工的“質(zhì)量生命線(xiàn)”

在電子制造行業(yè)從“規(guī)模擴(kuò)張”轉(zhuǎn)向“質(zhì)量制勝”的今天，SMT貼片加工的首件檢驗(yàn)已不再是“可選環(huán)節(jié)”，而是“必選項(xiàng)”。從產(chǎn)前準(zhǔn)備的標(biāo)準(zhǔn)化清單，到首件制作的全流程復(fù)制；從多維度檢測(cè)的工具組合，到數(shù)據(jù)驅(qū)動(dòng)的工藝優(yōu)化；從異常處理的快速響應(yīng)，到量產(chǎn)質(zhì)量的閉環(huán)管理，每一個(gè)步驟都在詮釋一個(gè)真理：首件檢驗(yàn)的質(zhì)量，決定了SMT貼片加工的高度。

如果您正在尋找一家“首件檢驗(yàn)嚴(yán)謹(jǐn)、質(zhì)量管控嚴(yán)格”的深圳SMT貼片加工服務(wù)商，百千成電子值得信賴(lài)。作為深耕電子制造行業(yè)15年的國(guó)家高新技術(shù)企業(yè)，百千成擁有10萬(wàn)級(jí)無(wú)塵車(chē)間、全自動(dòng)SMT生產(chǎn)線(xiàn)（雅馬哈、西門(mén)子貼片機(jī)）、AOI+X-Ray全檢設(shè)備，以及完善的首件檢驗(yàn)流程（覆蓋從資料核對(duì)到量產(chǎn)跟蹤的全環(huán)節(jié)）。

至今百千成已為300+客戶(hù)提供SMT貼片加工服務(wù)，涵蓋消費(fèi)電子、汽車(chē)電子、醫(yī)療設(shè)備等領(lǐng)域，首件檢驗(yàn)一次性通過(guò)率達(dá)99.5%，客戶(hù)滿(mǎn)意度連續(xù)5年保持在98%以上。

無(wú)論您是需要小批量試產(chǎn)還是大規(guī)模量產(chǎn)，百千成都能以專(zhuān)業(yè)的首件檢驗(yàn)?zāi)芰?、?yán)格的質(zhì)量管控體系，為您的產(chǎn)品交付保駕護(hù)航。立即聯(lián)系我們，讓我們用“零缺陷”的首件檢驗(yàn)，為您的電子制造之路奠定堅(jiān)實(shí)基礎(chǔ)！

smt貼片加工首件檢驗(yàn)步驟有哪些內(nèi)容？從0到1的質(zhì)量防線(xiàn)圖

smt貼片加工首件檢驗(yàn)步驟有哪些內(nèi)容？SMT貼片加工首件檢驗(yàn)需嚴(yán)格遵循流程：先核對(duì)BOM與物料匹配度，檢查設(shè)備參數(shù)（如貼片機(jī)校準(zhǔn)、錫膏厚度）；隨后進(jìn)行外觀篩查，確認(rèn)元件位置、極性及焊接狀態(tài)；再通過(guò)ICT測(cè)試電路通斷，功能測(cè)試驗(yàn)證性能；必要時(shí)采用X-Ray檢測(cè)BGA類(lèi)元件內(nèi)部焊點(diǎn)，確保無(wú)虛焊或空洞。
